W dobrze działającej wentylacji kratka nie jest dodatkiem kosmetycznym. Wymiary, powierzchnia czynna i sposób montażu muszą pasować do kanału oraz pomieszczenia, inaczej nawet ładny front nie rozwiąże problemu wilgoci, zapachów czy słabego ciągu. Poniżej rozpisuję najczęstsze rozmiary stosowane w domach i mieszkaniach, pokazuję różnice między kratką wywiewną, transferową i do kanału okrągłego oraz podpowiadam, jak nie kupić elementu, który okaże się za mały albo po prostu niepasujący.
Najważniejsze liczby, które warto zapamiętać
- W domach najczęściej spotyka się formaty 11x14, 14x14 i 14x21 cm oraz średnice Ø100, Ø125 i Ø150 mm.
- Front 14x14 cm daje 196 cm² wymiaru nominalnego, ale nie oznacza to takiej samej powierzchni przepływu.
- W drzwiach łazienkowych i zabudowach meblowych często stosuje się kratki transferowe, np. 80x200 mm lub 80x480 mm.
- Przy wyborze liczą się trzy rzeczy naraz: wymiar frontu, wymiar otworu montażowego i średnica kołnierza.
- W wilgotnych pomieszczeniach lepiej sprawdzają się modele odporne na korozję i łatwe do czyszczenia.
Co oznaczają wymiary kratki wentylacyjnej
Ja zawsze zaczynam od rozróżnienia czterech parametrów: wymiaru frontu, wymiaru otworu montażowego, średnicy przyłącza i powierzchni czynnej. To właśnie tu najłatwiej popełnić błąd, bo kratka 14x14 cm może wyglądać „na standardową”, a jednak mieć zupełnie inną przepustowość niż inny model o takim samym froncie.
- Wymiar frontu to to, co widzisz po montażu, czyli zewnętrzny panel albo ramka.
- Wymiar otworu montażowego to rzeczywisty wycięty otwór w ścianie, drzwiach albo zabudowie.
- Średnica kołnierza dotyczy modeli okrągłych i mówi, z jakim kanałem kratka pracuje, np. Ø100, Ø125 albo Ø150.
- Powierzchnia czynna netto pokazuje, ile powietrza realnie może przejść przez kratkę po odjęciu żaluzji, siatki i elementów konstrukcyjnych.
W praktyce oznacza to, że sam iloczyn boków nie wystarcza. Front 14x14 cm ma 196 cm² wymiaru nominalnego, ale realna powierzchnia przepływu jest zwykle mniejsza, czasem wyraźnie. Dopiero z tym rozróżnieniem ma sens porównywanie konkretnych modeli i dopasowanie ich do wentylacji grawitacyjnej albo mechanicznej.
Kiedy to uporządkuję, przechodzę do najczęściej spotykanych formatów, bo właśnie tam kryje się większość decyzji zakupowych.
Najczęściej spotykane wymiary w domach i mieszkaniach
W katalogach i sklepach najczęściej wracają trzy grupy: kwadratowe 11x14, 14x14 i 14x21 cm, okrągłe Ø100, Ø125 i Ø150 mm oraz dłuższe kratki transferowe do drzwi i zabudów. To praktyczny punkt odniesienia, bo większość domowych kanałów i wentylatorów jest z nimi zgrana.
| Typ kratki | Typowy wymiar | Gdzie najczęściej | Na co zwrócić uwagę |
|---|---|---|---|
| Kwadratowa kompaktowa | 11x14 cm | Mniejsze otwory, wybrane systemy z kołnierzem Ø100 | Dobra tam, gdzie brakuje miejsca na większy front |
| Kwadratowa standardowa | 14x14 cm | Łazienki, WC, kuchnie, klasyczne piony wentylacyjne | To jeden z najbardziej uniwersalnych formatów w mieszkaniu |
| Prostokątna | 14x21 cm | Pomieszczenia wymagające większego przepływu | Często występuje w wersji z żaluzją, siatką lub kołnierzem |
| Okrągła | Ø100 mm | Małe i średnie kanały w domach | Najlepsza, gdy instalacja jest oparta na krótkim, okrągłym przewodzie |
| Okrągła | Ø125 mm | Typowe domy jednorodzinne, mocniejsze wyciągi | Daje większy zapas przepływu niż Ø100 |
| Okrągła | Ø150 mm | Większe wyciągi, kuchnie, bardziej wymagające odcinki | Trzeba dopasować cały kanał, a nie tylko samą kratkę |
| Transferowa drzwiowa | 80x200 mm | Drzwi łazienkowe, szafy, fronty meblowe | To element transferu powietrza, nie klasyczny wywiew na zewnątrz |
| Transferowa wydłużona | 80x480 mm | Drzwi, zabudowy, szersze szczeliny wentylacyjne | Sprawdza się tam, gdzie potrzebna jest długa i wąska strefa przepływu |
Warto pamiętać, że ten sam opis handlowy nie zawsze oznacza identyczny wymiar montażowy. W części modeli front 14x21 ma zewnętrzny wymiar większy niż sama nazwa sugeruje, a otwór montażowy bywa wyraźnie mniejszy od frontu. Dlatego nie kupuję kratki wyłącznie „na wymiar z nazwy”.
Sam rozmiar to jednak nie wszystko, bo ten sam kanał w łazience, kuchni i drzwiach pracuje zupełnie inaczej.
Jak dobrać rozmiar do łazienki, kuchni i drzwi transferowych
W praktyce nie dobieram kratki „do metrażu”, tylko do funkcji pomieszczenia i sposobu pracy wentylacji. W łazience liczy się wilgoć, w kuchni tłuszcz i zapachy, a w drzwiach to, czy powietrze ma gdzie przepłynąć dalej.
| Pomieszczenie | Rozmiar, od którego zwykle zaczynam | Dlaczego właśnie ten zakres | Co może przeszkodzić |
|---|---|---|---|
| Łazienka i WC | 14x14 cm albo 14x21 cm, ewentualnie Ø100 / Ø125 mm | Trzeba szybko odprowadzać wilgoć i zapachy | Zbyt mała powierzchnia czynna albo model, który łatwo się przydławia |
| Kuchnia | 14x21 cm, Ø125 mm lub Ø150 mm | Większy przepływ pomaga przy intensywnym gotowaniu | Tłuszcz i zabrudzenia osadzają się szybciej niż w innych pomieszczeniach |
| Pralnia, garderoba, pomieszczenie pomocnicze | 11x14 cm lub 14x14 cm | To zwykle mniejsze pomieszczenia, ale nadal potrzebują stałej wymiany powietrza | Brak dopływu powietrza z korytarza lub zbyt szczelne drzwi |
| Drzwi łazienkowe | 80x200 mm albo równoważny zestaw otworów transferowych | Powietrze musi wejść do pomieszczenia, zanim zostanie wywiane kanałem | Kratka drzwiowa nie zastępuje kratki wywiewnej do kanału |
| Zabudowa meblowa | 80x480 mm lub inny długi, wąski format | Zapewnia przewiew bez psucia linii frontu mebla | Trzeba uwzględnić grubość płyty i sposób wykończenia krawędzi |
Jeśli instalacja jest mechaniczna i prowadzona przez kanał okrągły, częściej patrzę na Ø100, Ø125 albo Ø150 niż na sam front dekoracyjny. W układach sufitowych rolę końcówki instalacji może też pełnić anemostat, więc klasyczna kratka ścienna nie zawsze jest właściwym punktem odniesienia.
W pomieszczeniach z wentylacją grawitacyjną nie chcę także zbyt agresywnych żaluzji, które da się mocno przymknąć. Dla takich miejsc stabilny przepływ jest ważniejszy niż efekt wizualny.
Kiedy już wiem, jaki rozmiar mniej więcej pasuje do pomieszczenia, sprawdzam opis produktu, bo tam często kryje się najwięcej pułapek.
Jak czytać opis produktu przed zakupem
Na kartach produktów patrzę na pięć zapisów. Bez nich łatwo kupić ładną kratkę, która będzie pasowała wizualnie, ale nie będzie pasowała technicznie.
- Wymiary zewnętrzne - mówią, ile miejsca zajmie kratka po montażu.
- Wymiar otworu montażowego - musi odpowiadać rzeczywistemu wycięciu w ścianie, drzwiach albo meblu.
- Średnica kołnierza - zwykle Ø100, Ø125 albo Ø150 mm; to ona łączy kratkę z kanałem.
- Powierzchnia czynna netto - najlepsza liczba do porównywania faktycznego przepływu powietrza.
- Sposób montażu - na wcisk, przykręcana, z ramką albo z kołnierzem; od tego zależy wygoda i szczelność.
W części modeli otwór montażowy jest mniejszy od frontu nawet o kilkanaście milimetrów, więc nie traktuję nazwy 14x21 jako wymiaru wycięcia. Przy kratkach z kołnierzem sprawdzam też głębokość osadzenia, bo zewnętrzny front i realne przyłącze to dwie różne rzeczy.
Jeżeli opis podaje tylko kolor i marketingową nazwę, odkładam taki produkt na bok. W wentylacji brak jednej liczby zwykle oznacza później brak dopasowania.
Po parametrach technicznych przychodzi jeszcze kwestia materiału, bo to ona decyduje, jak kratka zniosła wilgoć, czyszczenie i pracę przez lata.
Materiał i konstrukcja mają wpływ na trwałość bardziej niż sam rozmiar
W domu najczęściej wybiera się tworzywo, aluminium albo stal. Każde z tych rozwiązań ma sens, ale w innym miejscu i przy innym obciążeniu.
| Materiał lub konstrukcja | Gdzie sprawdza się najlepiej | Mocne strony | Ograniczenia |
|---|---|---|---|
| PVC / ABS | Łazienki, WC, pralnie, wnętrza mieszkań | Lekkie, odporne na wilgoć, zwykle tanie i łatwe do utrzymania w czystości | Mniej sztywne niż metal, słabiej znoszą trudne warunki zewnętrzne |

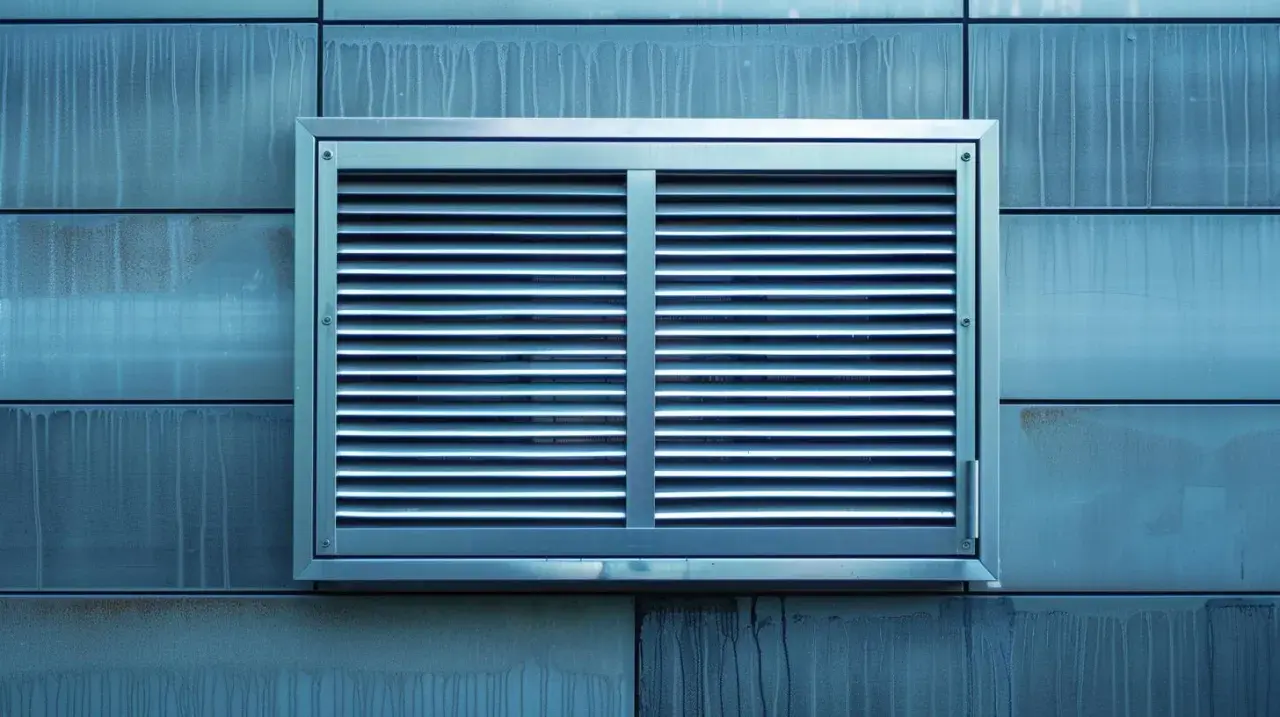

| Aluminium / stal ocynkowana | Elewacje, zakończenia kanałów, bardziej wymagające miejsca | Lepsza odporność mechaniczna i większa trwałość | Zwykle wyższa cena niż przy tworzywie |
| Stal nierdzewna | Miejsca mokre, widoczne wykończenia, realizacje premium | Bardzo dobra odporność na korozję i estetyczny wygląd | Najczęściej kosztuje więcej niż PVC i zwykły metal |
| Siatka przeciw owadom | Zakończenia na ścianie zewnętrznej | Chroni przed insektami i drobnymi zanieczyszczeniami | Trzeba ją czyścić, bo ogranicza przepływ, gdy zbierze kurz |
| Żaluzja lub regulacja przepływu | Miejsca, w których chcesz czasowo zmniejszyć nawiew lub wywiew | Daje możliwość drobnej korekty działania | W wentylacji grawitacyjnej nie powinno się jej nadużywać |
Na zewnętrznych zakończeniach kanałów zwracam też uwagę na osłonę przed deszczem, śniegiem i wiatrem oraz na ewentualną klapkę zwrotną. To są detale, ale właśnie one potrafią przesądzić o tym, czy instalacja działa stabilnie przez cały rok, czy tylko przy sprzyjającej pogodzie.
Skoro wiemy już, jak czytać parametry i z czego wybierać, zostaje jeszcze temat błędów, które widzę najczęściej przy wymianie.
Najczęstsze błędy przy wymianie kratki
- Kupowanie po samym wymiarze frontu, bez sprawdzenia otworu montażowego i powierzchni czynnej.
- Dobieranie ozdobnego modelu do wentylacji grawitacyjnej, a potem nieświadome dławienie przepływu.
- Wymiana kratki „na podobną”, mimo że stara była osadzona w zupełnie innym typie kanału.
- Ignorowanie drogi powietrza przez drzwi transferowe, przez co kratka wywiewna nie ma skąd pobrać świeżego napływu.
- Wybór materiału bez uwzględnienia wilgoci, skroplin i sposobu czyszczenia.
- Brak okresowego czyszczenia siatki, żaluzji i naroży, w których zbiera się kurz oraz tłuszcz.
Najczęściej problem nie leży w tym, że kratka „jest zła”, tylko w tym, że została dobrana pod wygląd, a nie pod instalację. Jeśli przepływ jest słaby albo ciąg wraca, samo wymienienie frontu nie naprawi układu, który od początku był za ciasny.
Dlatego przy remoncie wolę prostą zasadę: najpierw technika, potem estetyka. To zwykle oszczędza drugiej wymiany.
Jak wyjść z remontu z kratką, która naprawdę działa
Jeśli miałbym zamknąć temat w jednym praktycznym schemacie, to wybieram kratkę pod trzy dane: typ kanału, rzeczywisty otwór i wymaganą powierzchnię przepływu. Dopiero potem patrzę na kolor, kształt frontu i detal wykończenia. W mieszkaniu z klasycznym pionem najczęściej zaczynam od 14x14 lub 14x21 cm, przy kanałach okrągłych od Ø100 albo Ø125 mm, a przy większym wyciągu od Ø150 mm.
W drzwiach łazienkowych traktuję kratkę jako element transferu powietrza, nie dekorację. To drobna różnica w podejściu, ale właśnie ona decyduje o tym, czy po remoncie wentylacja będzie działała spokojnie i przewidywalnie, czy stanie się źródłem kolejnych poprawek. Jeśli coś się nie zgadza, lepiej poświęcić kilka minut na porównanie karty produktu z rzeczywistym otworem niż później walczyć z wilgocią, zapachami i nieudanym dopasowaniem.
