Dobrze zaprojektowana czerpnia i wyrzutnia decydują nie tylko o sprawności rekuperacji, ale też o tym, czy do domu trafia świeże, czyste powietrze zamiast własnego wywiewu. W praktyce to właśnie te dwa elementy najczęściej przesądzają o komforcie, hałasie i bezproblemowej pracy całej wentylacji. Poniżej rozkładam temat na konkretne zasady: od lokalizacji, przez wybór wariantu, po typowe błędy montażowe.
Najważniejsze zasady, zanim zaczniesz montaż wentylacji
- Czerpnia ma pobierać możliwie najczystsze powietrze, a wyrzutnia ma odprowadzać zużyte powietrze tak, by nie wracało do układu.
- Najwięcej problemów powoduje zbyt mała odległość między wlotem a wylotem oraz złe usytuowanie względem okien, kominów i stref zanieczyszczeń.
- W domu jednorodzinnym najczęściej sprawdzają się rozwiązania ścienne lub dachowe, ale wybór zależy od projektu, centrali i układu dachu.
- Przy montażu liczą się nie tylko przepisy, lecz także wiatr, śnieg, kondensacja i dostęp do serwisu.
- Najtańsza poprawka zwykle jest na etapie projektu. Po wykończeniu domu korekty są już dużo trudniejsze i droższe.

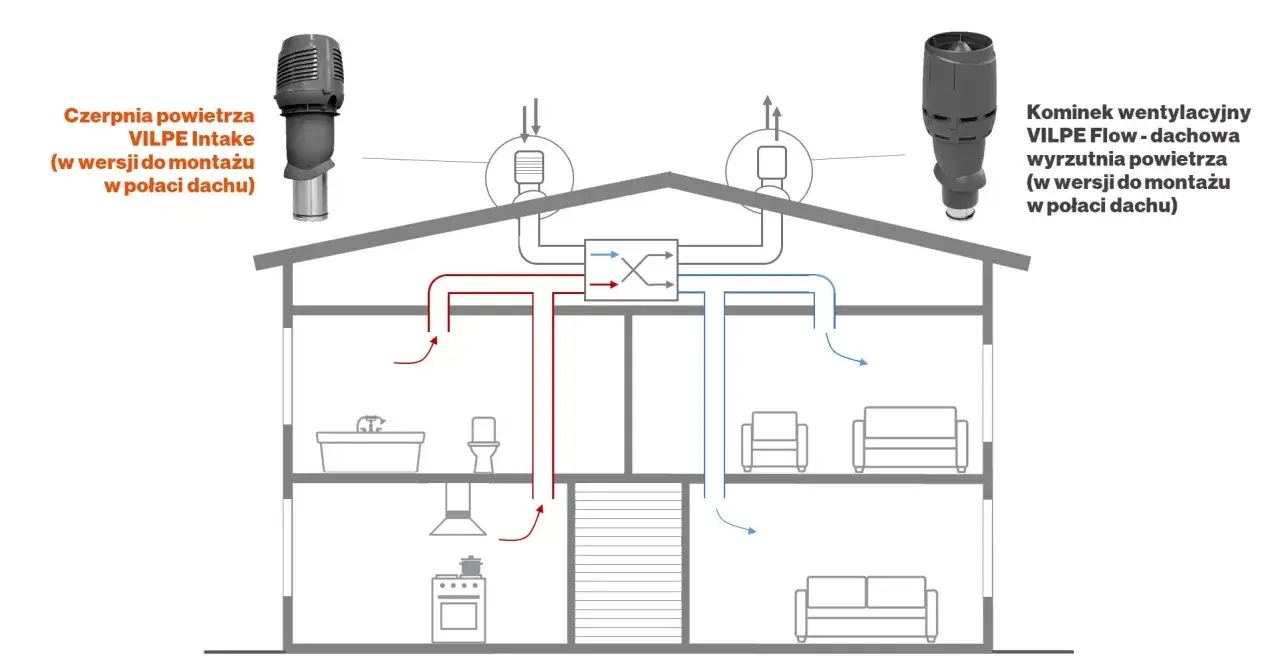

Jak działa układ nawiewu i wywiewu w domu
W wentylacji mechanicznej cały sens układu polega na tym, żeby świeże powietrze było pobierane z miejsca możliwie neutralnego, a zużyte odprowadzane na zewnątrz bez wpływu na strefę poboru. Ja patrzę na to bardzo prosto: jeśli te dwa strumienie zaczynają sobie przeszkadzać, spada jakość powietrza, rośnie zużycie energii i szybciej wychodzą na jaw błędy wykonawcze.
Czerpnia odpowiada za pobór powietrza z zewnątrz, zwykle przez filtr i przewód nawiewny do centrali. Wyrzutnia usuwa powietrze zużyte, często wilgotne i cieplejsze, które po odzysku ciepła nie wraca już do pomieszczeń. Właśnie dlatego między nimi nie może dojść do tak zwanego krótkiego spięcia strumieni, czyli sytuacji, w której powietrze wyrzucane natychmiast wraca do układu zamiast zostać rozproszone na zewnątrz.
W domu jednorodzinnym ta zasada ma bardzo praktyczny wymiar. Jeśli wlot jest zbyt blisko wylotu, instalacja może działać poprawnie na papierze, ale w realnym użytkowaniu będzie pobierała powietrze gorszej jakości, bardziej wilgotne albo po prostu własny wywiew. To z kolei odbija się na filtrach, zapachach i bilansie całego systemu. Z tego punktu widzenia lokalizacja zewnętrznych zakończeń instalacji jest ważniejsza, niż wielu inwestorów zakłada na starcie, i właśnie do niej przechodzę dalej.
Jak dobrać miejsce montażu dla czerpni i wyrzutni
Tu najwięcej daje połączenie zdrowego rozsądku z przepisami. W Warunkach Technicznych kluczowe są nie tylko odległości między elementami instalacji, ale też relacja do okien, dachu i potencjalnych źródeł zanieczyszczeń. W praktyce szukam miejsca, w którym do czerpni dociera powietrze możliwie czyste, a wyrzutnia nie zawraca strumienia z powrotem do budynku.
| Warunek lokalizacji | Minimum, które zwykle trzeba zachować | Dlaczego to ważne |
|---|---|---|
| Na tej samej ścianie | Co najmniej 1,5 m między otworami, przy czym czerpnia powinna być na tym samym poziomie albo niżej niż wyrzutnia | Ogranicza zasysanie zużytego powietrza z powrotem do instalacji |
| Na dachu, przy wyrzucie poziomym | Co najmniej 10 m między czerpnią a wyrzutnią | Zmniejsza ryzyko mieszania strumieni na wietrze |
| Na dachu, przy wyrzucie pionowym | Co najmniej 6 m między czerpnią a wyrzutnią, a wyrzutnia min. 1 m ponad czerpnią | Wzmacnia rozproszenie wywiewanego powietrza |
| Wyrzutnia dachowa | Co najmniej 3 m od krawędzi dachu z oknami, od najbliższej krawędzi okna w połaci oraz od okna w ścianie ponad dachem | Chroni przed nawiewaniem zużytego powietrza do wnętrza |
Warto też pamiętać o wyjątkach. Dopuszcza się pewne odstępstwa dla zblokowanych urządzeń wentylacyjnych, czyli kompaktowych rozwiązań, które mają czerpnię i wyrzutnię w jednym zespole i skutecznie rozdzielają oba strumienie. To jednak nie jest argument, by lekceważyć projektowanie. Jeśli z układu ma być usuwane powietrze zanieczyszczone, o przykrych zapachach albo z domieszką substancji palnych, margines bezpieczeństwa powinien być jeszcze większy.
Ja zwykle zwracam uwagę na trzy praktyczne rzeczy: stronę budynku, przewagę wiatrów w danej lokalizacji i miejsca, gdzie zimą zbiera się śnieg lub nawiewa zanieczyszczenia z podjazdu. Na elewacji północnej albo wschodniej łatwiej uzyskać stabilne, mniej nagrzane powietrze, ale to nadal nie jest reguła bez wyjątków. Jeśli dom stoi blisko ruchliwej ulicy, garażu albo komina, sama poprawna odległość z tabeli nie wystarczy. Z tego wynika kolejny krok: wybór konkretnego wariantu rozwiązania.
Jakie rozwiązanie wybrać w domu jednorodzinnym
W domach jednorodzinnych najczęściej spotykam trzy podejścia: czerpnię i wyrzutnię ścienną, dachową albo układ bardziej zintegrowany z centralą i przebiegiem kanałów. Każde z nich ma sens, ale nie w każdym projekcie. Wybór nie powinien wynikać z przyzwyczajenia wykonawcy, tylko z bryły domu, miejsca na centralę i warunków na dachu lub elewacji.
| Wariant | Największe zalety | Ograniczenia | Kiedy sprawdza się najlepiej |
|---|---|---|---|
| Ścienny | Prosty montaż, łatwy serwis, zwykle niższy koszt wykonania | Wrażliwy na sąsiedztwo okien, tarasu, podjazdu i źródeł zanieczyszczeń | W domach z centralą blisko ściany zewnętrznej i z dobrą ekspozycją elewacji |
| Dachowy | Duża swoboda prowadzenia kanałów, wygodny przy centrali na poddaszu | Wymaga starannego uszczelnienia i lepszego zabezpieczenia przed śniegiem, deszczem i wiatrem | Gdy centrala stoi wysoko, a dach pozwala na bezpieczne wyprowadzenie instalacji |
| Zblokowany | Zwarta zabudowa, krótsze połączenia, estetyka | Wymaga bardzo dobrego projektu i potwierdzenia skutecznego rozdziału strumieni | W nowoczesnych domach, gdzie liczy się kompaktowość i kontrola aerodynamiki |
Nie polecałbym traktować rozwiązania ściennego jako automatycznie prostszego, a dachowego jako automatycznie lepszego. W praktyce wszystko zależy od tego, czy da się zachować czyste pobieranie powietrza, poprawny wyrzut i wygodny dostęp serwisowy. Jeśli dojście do terminala jest kłopotliwe, to późniejsze czyszczenie i kontrola stanu siatek, osłon i uszczelek zaczynają być odkładane, a wtedy nawet dobry projekt traci przewagę.
To prowadzi do etapu, który często jest lekceważony, a bez niego sama lokalizacja niewiele da: poprawny montaż i wykończenie detali.
Jak wygląda poprawny montaż w domu z rekuperacją
Poprawny montaż zaczyna się jeszcze przed wykonaniem otworów w ścianie albo połaci dachowej. Najpierw trzeba sprawdzić trasę kanałów, miejsce centrali, grubość izolacji i sposób zabezpieczenia przed skroplinami. Dopiero potem dobiera się konkretne terminale, bo przy wentylacji mechanicznej przypadkowy dobór elementów zewnętrznych zwykle kończy się dodatkowymi poprawkami.
- Wyznaczyć lokalizację tak, aby wlot i wylot nie wchodziły w strefy wzajemnego oddziaływania.
- Sprawdzić, czy terminale nie kolidują z oknami, wlotami kominowymi, nawiewem z garażu i miejscami odkładania śniegu.
- Zadbać o szczelne przejście przez przegrodę oraz o prawidłowe uszczelnienie warstwy zewnętrznej.
- Zaizolować odcinki narażone na wychłodzenie, żeby ograniczyć kondensację i straty energii.
- Po uruchomieniu instalacji wykonać regulację wydatków i sprawdzić, czy w pobliżu nie ma hałasu, drgań ani niepożądanych zapachów.
W domach jednorodzinnych szczególnie ważna jest izolacja przewodów prowadzących przez strefy nieogrzewane. Jeśli tego zabraknie, może pojawić się kondensacja, a czasem także nieprzyjemne kapanie lub zawilgocenie warstw dachu. Z mojego doświadczenia wynika, że takie problemy są później mylnie przypisywane centrali, choć ich źródło tkwi po prostu w złym wykonaniu przejścia i otoczenia terminala.
Na etapie odbioru warto jeszcze sprawdzić, czy zewnętrzne osłony są łatwe do czyszczenia i czy siatki nie będą szybko się zatykały liśćmi albo pyłem. Dobrze zaprojektowany montaż nie ma tylko „działać dziś”. Ma zachować parametry po dwóch, pięciu i dziesięciu sezonach grzewczych. A to już zależy od detali.
Najczęstsze błędy, które szybko wychodzą w eksploatacji
Największy błąd, jaki widzę, to projektowanie terminali wyłącznie pod estetykę elewacji. Ładna fasada nie pomoże, jeśli czerpnia zasysa powietrze z miejsca, gdzie kumulują się spaliny, wilgoć albo kurz z podjazdu. Drugim klasycznym problemem jest zbyt mały dystans między wlotem a wylotem, który powoduje mieszanie strumieni i pogarsza skuteczność wentylacji.
- Zbyt mała odległość między otworami - system zaczyna pobierać własny wywiew zamiast świeżego powietrza.
- Lokalizacja przy kominie lub wylotach spalinowych - rośnie ryzyko zasysania zanieczyszczeń i zapachów.
- Montaż w strefie nawiewania śniegu i deszczu - terminal szybciej się brudzi i może pracować niestabilnie.
- Brak izolacji przewodów - pojawiają się skropliny, mostki termiczne i niepotrzebny hałas.
- Trudny dostęp do serwisu - czyszczenie i przeglądy są odkładane, więc spada wydajność całego układu.
- Ignorowanie regulacji po uruchomieniu - nawiew i wywiew nie są zbilansowane, mimo że sama instalacja wygląda poprawnie.
Jeśli miałbym wskazać jeden błąd, który najczęściej kosztuje najwięcej, byłoby to właśnie późne odkrycie złej lokalizacji. Poprawka po ociepleniu, elewacji albo wykończeniu dachu oznacza już nie tylko koszt materiałów, ale też ryzyko uszkodzenia gotowych warstw. Dlatego projekt terminali powinien być zamknięty na tym samym etapie, na którym rozstrzyga się układ centrali i kanałów. Wtedy cały system ma szansę działać stabilnie, a nie tylko „zgodnie z rysunkiem”.
Co daje dobrze ustawiony układ nawiewu i wywiewu przez cały rok
Dobrze zaprojektowany układ daje przede wszystkim przewidywalność. W domu jest mniej zapachów, mniej wilgoci i mniej przypadkowych wahań jakości powietrza, a filtry nie zapychają się tak szybko. To od razu czuć w codziennym użytkowaniu, zwłaszcza zimą, kiedy budynek jest szczelniejszy, a wentylacja pracuje intensywniej.
Druga korzyść jest bardziej techniczna: sprawny układ zewnętrzny pomaga utrzymać sensowny bilans energetyczny całej instalacji. Jeśli wywiew nie wraca do czerpni, centrala pracuje stabilniej, a odzysk ciepła ma lepsze warunki do działania. Z kolei dobrze dobrane osłony, odległości i izolacja ograniczają ryzyko hałasu, kondensacji i częstych przeglądów awaryjnych.
Gdybym miał zostawić jedną praktyczną myśl, powiedziałbym tak: przy wentylacji domowej nie opłaca się oszczędzać na miejscu i detalu. Terminale zewnętrzne są małe, ale ich wpływ na cały system jest duży. Jeśli projektujesz dom albo modernizujesz istniejący układ, właśnie na tym etapie najłatwiej uniknąć problemów, które potem najtrudniej naprawić.
