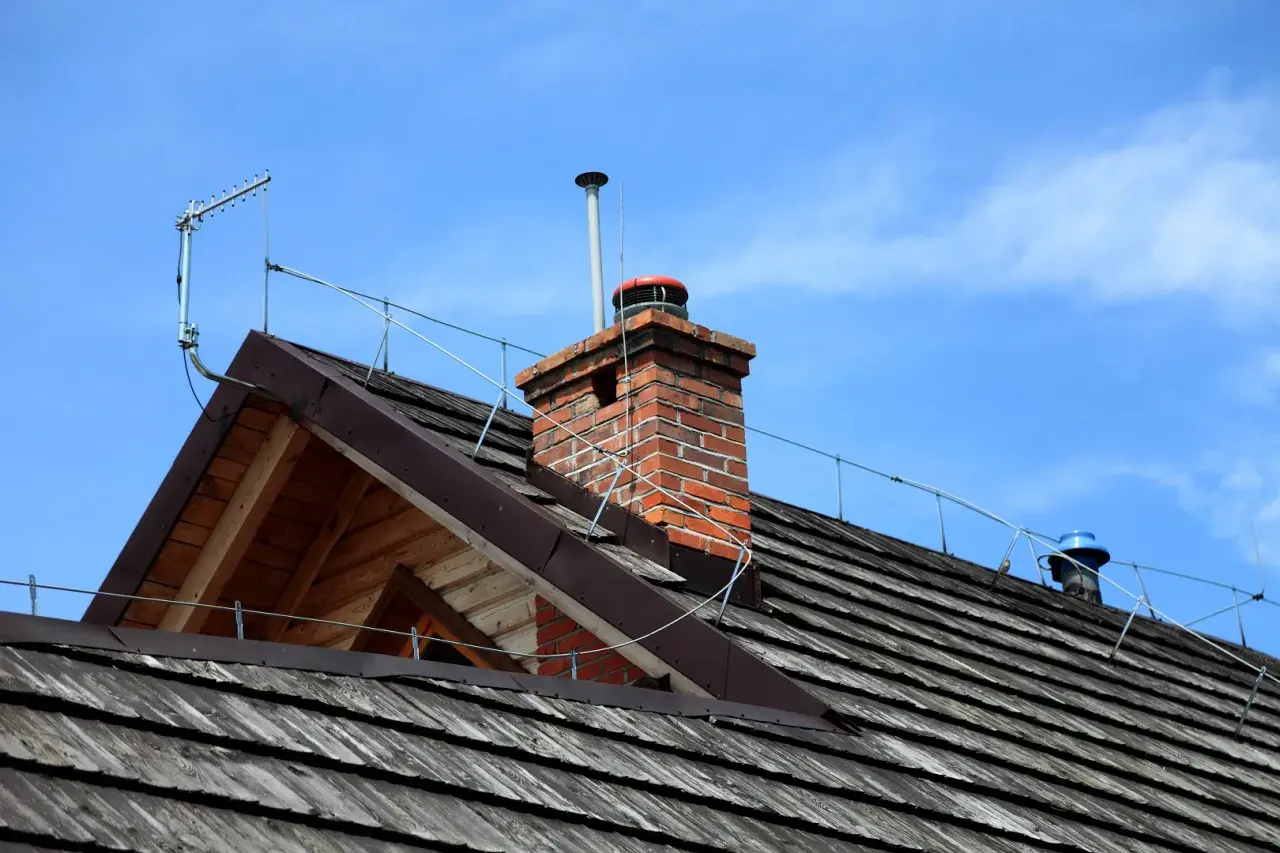

Najkrócej: jak wygląda piorunochron zależy od dachu, ale najczęściej zobaczysz system cienkich metalowych przewodów, prętów i połączeń prowadzonych po najwyższych punktach budynku oraz po elewacji. W praktyce chodzi nie tylko o sam wygląd, lecz także o to, które elementy są widoczne, gdzie biegną i dlaczego właśnie tak, a nie inaczej. Poniżej rozkładam to na proste części, żeby łatwo odróżnić poprawnie wykonaną instalację od przypadkowych metalowych elementów na dachu.
Najważniejsze cechy instalacji odgromowej w skrócie
- Na dachu zwykle widać zwody, czyli przewody lub pręty przejmujące wyładowanie.
- Po elewacji schodzą przewody odprowadzające, najczęściej prowadzone pionowo w narożnikach budynku.
- Uziom jest zwykle ukryty w gruncie, więc od zewnątrz nie widać całego systemu.
- Kolor instalacji zależy od materiału: najczęściej jest srebrnoszary, czasem miedziany albo ciemniejący z czasem.
- Na dachach skośnych system jest zwykle bardziej widoczny niż na dachach płaskich lub metalowych.
- Sama antena, balustrada czy konstrukcja fotowoltaiki nie oznacza jeszcze pełnej ochrony odgromowej.
Z czego składa się instalacja i co widać na pierwszy rzut oka
Gdy patrzę na dom z zewnątrz, najłatwiej rozpoznać trzy rzeczy: elementy na dachu, pionowe przewody na ścianach i to, że część układu znika pod ziemią. Właśnie dlatego instalacja odgromowa wygląda bardziej jak przemyślany system niż pojedynczy „drut na kominie”. Najczęściej składa się z kilku elementów, które prowadzą energię wyładowania od najwyższego punktu budynku aż do gruntu.
| Element | Jak wygląda | Gdzie go widać | Po co jest |
|---|---|---|---|
| Zwody poziome | Cienkie przewody lub taśmy układane wzdłuż kalenicy, krawędzi dachu albo w formie siatki | Na najwyższej części dachu | Przejmują wyładowanie i kierują je dalej |
| Zwody pionowe | Pręty lub iglice, zwykle smukłe i metalowe | Przy kominach, masztach i innych wystających elementach | Chronią punkty, które są szczególnie narażone na uderzenie |
| Przewody odprowadzające | Pionowe przewody prowadzone po elewacji, często w narożnikach | Na zewnętrznych ścianach budynku | Przenoszą prąd z dachu do uziomu |
| Złącze kontrolne | Mały metalowy zacisk albo puszka techniczna | Na elewacji, przy zejściu przewodu | Ułatwia pomiar i kontrolę instalacji |
| Uziom | Zwykle niewidoczny z zewnątrz | W gruncie wokół budynku lub w fundamencie | Rozprasza energię pioruna w ziemi |
W praktyce najbardziej „czytelne” wizualnie są zwody na dachu i pionowe przewody na ścianach. Uziom jest już częścią ukrytą, więc jeśli ktoś ocenia instalację tylko wzrokowo, widzi tak naprawdę jedynie fragment całego układu. I właśnie od tego fragmentu warto przejść do tego, jak taki system prezentuje się na różnych rodzajach dachów.
Jak wygląda na różnych dachach
Wygląd instalacji odgromowej zmienia się wraz z geometrią budynku. Na domu jednorodzinnym z dachówką system bywa wyraźny, na dachu płaskim wygląda bardziej geometrycznie, a na pokryciu metalowym może być niemal dyskretny. To ważne, bo wiele osób ocenia „czy jest piorunochron”, patrząc tylko na to, czy widzi jeden pręt nad kominem. W rzeczywistości układ jest zwykle bardziej rozbudowany.
| Rodzaj dachu | Typowy wygląd | Co najczęściej rzuca się w oczy |
|---|---|---|
| Dach skośny z dachówką | Przewody prowadzone wzdłuż kalenicy, przy kominach i po narożnikach | Najbardziej klasyczny i widoczny układ |
| Dach płaski | Siatka przewodów albo obrys instalacji na krawędziach i attykach | Porządek linii i symetria rozmieszczenia |
| Dach metalowy | Mniej dodatkowych elementów, bo samo pokrycie może pełnić część funkcji zwodu | Najbardziej oszczędny wizualnie wariant |
| Duży obiekt lub rozbudowany dom | Siatka przewodów na dachu i kilka zejść po elewacji | Wrażenie „otoczenia” budynku instalacją |
Na większych dachach spotyka się też siatkę zwodów podzieloną na pola, czasem nawet z oczkami rzędu około 15 x 15 m, jeśli wymaga tego projekt ochrony. Materiał także zmienia odbiór wizualny: stal ocynkowana jest srebrnoszara, miedź ma odcień ciepły i z czasem ciemnieje, a aluminium wygląda jaśniej i bardziej neutralnie. Dzięki temu sama instalacja może być albo bardzo widoczna, albo niemal stapiać się z bryłą budynku. To prowadzi do pytania, po czym w ogóle poznać, że układ jest poprowadzony sensownie.
Co zdradza, że instalacja jest poprowadzona poprawnie
Nie patrzę na instalację odgromową jak na dekorację. Oceniam raczej, czy jej trasa jest logiczna, możliwie krótka i konsekwentna. W dobrze zaprojektowanym domu przewody nie „wędrują” przypadkowo po elewacji, tylko prowadzą energię wyładowania od dachu do gruntu w uporządkowany sposób. To wizualnie daje wrażenie prostoty, ale za tą prostotą stoi technika.
- Przewody biegną najkrótszą sensowną drogą od dachu do ziemi, zwykle pionowo lub blisko narożników.
- Na dachu widać ciągłość układu, a nie pojedynczy przypadkowy element przy kominie.
- Instalacja omija okna, drzwi i wrażliwe fragmenty elewacji albo zachowuje od nich bezpieczny odstęp.
- Połączenia są uporządkowane, bez luźnych odcinków, ostrych załamań i „zwisających” fragmentów.
- Złącza kontrolne są dostępne, bo trzeba mieć możliwość sprawdzenia instalacji podczas przeglądu.
- Elementy metalowe na dachu są uwzględnione w projekcie, jeśli wymagają tego zasady ochrony odgromowej.
W praktyce poprawnie wykonany system przypomina zewnętrzną klatkę Faradaya: przejmuje energię na obwodzie budynku, zamiast pozwalać jej wniknąć do środka. Dobrze to widać zwłaszcza wtedy, gdy dom ma skomplikowany dach, kilka kominów albo dołożone później panele fotowoltaiczne. I właśnie tam najłatwiej pomylić ochronę odgromową z innymi elementami na budynku.
Jak odróżnić piorunochron od innych elementów na budynku
To częsty problem przy oględzinach domu: ktoś widzi metalowy element na dachu i zakłada, że to część ochrony odgromowej. Tymczasem antena, uchwyt panelu PV, balustrada czy nawet wybrany fragment pokrycia nie pełnią automatycznie tej funkcji. Rozpoznanie polega na sprawdzeniu, czy dany element ma logiczne połączenie z resztą instalacji i czy rzeczywiście prowadzi prąd do uziomu.
| Element | Łatwo pomylić z | Co go odróżnia |
|---|---|---|
| Maszt antenowy | Zwodem pionowym | Nie tworzy sam z siebie pełnej drogi odprowadzenia prądu do ziemi |
| Konstrukcja fotowoltaiki | Częścią instalacji odgromowej | Służy panelom, a nie ochronie odgromowej, choć może wymagać współpracy z nią |
| Metalowa balustrada lub barierka | Przewodem ochronnym | Jest elementem użytkowym, a nie układem przejmującym wyładowanie |
| Rynna | Przewodem odprowadzającym | Bywa wykorzystana jako trasa montażowa, ale nie zastępuje całej instalacji |
| Sam pręt nad kominem | Kompletnym piorunochronem | Bez przewodów odprowadzających i uziomu nie daje pełnej ochrony |
To ważne zwłaszcza przy modernizacji domu. Po dołożeniu fotowoltaiki, wymianie pokrycia albo remoncie elewacji instalacja odgromowa może wymagać sprawdzenia, bo nie każdy nowy element da się po prostu „dokleić” do starego układu. Z tego powodu wygląd systemu bywa różny: czasem jest bardzo widoczny, a czasem niemal schowany.
Kiedy instalacja jest mało widoczna, a kiedy rzuca się w oczy
Najbardziej dyskretne systemy spotyka się tam, gdzie projekt dobrze wykorzystuje kształt budynku. Na dachu metalowym lub prostym dachu płaskim ochrona może wyglądać bardzo oszczędnie, bo część funkcji przejmuje samo pokrycie albo siatka jest poprowadzona tak, by nie dominowała wizualnie. Z kolei na domu z dużą liczbą załamań dachu, kominów i wystających detali instalacja staje się bardziej rozbudowana i po prostu bardziej zauważalna.
- Mało widoczna bywa na dachach metalowych i w projektach, gdzie przewody prowadzi się możliwie blisko bryły budynku.
- Średnio widoczna jest na dachach skośnych, gdy przewody biegną po kalenicy i schodzą narożnikami elewacji.
- Wyraźnie widoczna bywa na obiektach o dużej powierzchni dachu, gdzie potrzebna jest rozbudowana siatka zwodów.
- Najbardziej zauważalna jest wtedy, gdy budynek ma wiele wystających elementów, które trzeba osobno objąć ochroną.
Warto pamiętać, że estetyka nie jest tu celem samym w sobie. Najważniejsze są ciągłość przewodzenia, poprawne prowadzenie tras i zgodność z projektem. To dlatego niektóre instalacje wyglądają niemal „niewinnie”, a mimo to są znacznie lepsze niż rozbudowany układ wykonany bez logiki. Jeśli ktoś ma ocenić dom przed odbiorem albo po remoncie, powinien patrzeć właśnie na te szczegóły.
Na co patrzeć przy odbiorze domu lub modernizacji dachu
Przy odbiorze budynku lub po przebudowie dachu nie skupiam się na tym, czy instalacja odgromowa wygląda efektownie. Sprawdzam, czy jej przebieg jest spójny z bryłą domu, czy nie koliduje z nowymi elementami i czy daje się ją później skontrolować. To praktyczne podejście oszczędza wielu problemów, zwłaszcza gdy dom ma już fotowoltaikę, nowe rynny, przebudowane kominy albo ocieploną elewację.
- czy na dachu widać pełny, logiczny układ zwodów, a nie przypadkowy pojedynczy pręt;
- czy przewody odprowadzające schodzą możliwie prosto, bez niepotrzebnych załamań;
- czy złącza kontrolne są dostępne do pomiaru, a nie ukryte za zabudową;
- czy po remoncie dachu nie doszło do uszkodzenia uchwytów, połączeń albo dystansów;
- czy instalacja została uwzględniona przy montażu paneli PV, klimatyzacji, anten lub nowych obróbek blacharskich;
- czy elementy metalowe na dachu nie tworzą przypadkowych mostków, które zaburzają projekt ochrony.
Jeśli chcesz szybko ocenić dom, szukaj przede wszystkim ciągłości: od zwodów na dachu, przez przewody na ścianie, aż po miejsce, w którym system znika w gruncie. Taki prosty ogląd mówi więcej niż sam widok jednego metalowego pręta. I właśnie to jest najuczciwsza odpowiedź na pytanie o wygląd piorunochronu: to nie pojedynczy element, ale uporządkowana droga dla prądu pioruna, widoczna tylko częściowo, a skuteczna dopiero jako całość.
