Spawanie MIG/MAG to jedna z najbardziej praktycznych metod łączenia metalu tam, gdzie liczą się tempo, powtarzalność i rozsądny koszt pracy. W budownictwie i w warsztacie sprawdza się przy stali konstrukcyjnej, ramach, wspornikach, balustradach i naprawach elementów stalowych, ale tylko wtedy, gdy materiał, gaz i parametry są ze sobą zgrane. Poniżej pokazuję, jak rozróżnić MIG od MAG, jak dobrać migomat i osprzęt, jak ustawić łuk oraz jak uniknąć błędów, które najczęściej psują efekt już na starcie.
Najważniejsze decyzje przy tej metodzie to materiał, gaz i stabilny łuk
- MAG wybiera się najczęściej do stali czarnej i konstrukcyjnej, a MIG do aluminium i innych metali nieżelaznych.
- Przy drucie 0,8 mm dobry punkt startu to około 8 l/min gazu w osłoniętym miejscu.
- Najwięcej problemów daje brudny materiał, za słaby przepływ gazu i niestabilne podawanie drutu.
- Na budowie wiatr bywa większym wrogiem niż sam sprzęt, bo rozbija osłonę gazową.
- Do cienkich blach lepiej zaczynać od niższej mocy i krótszego łuku, zamiast od razu podnosić parametry.

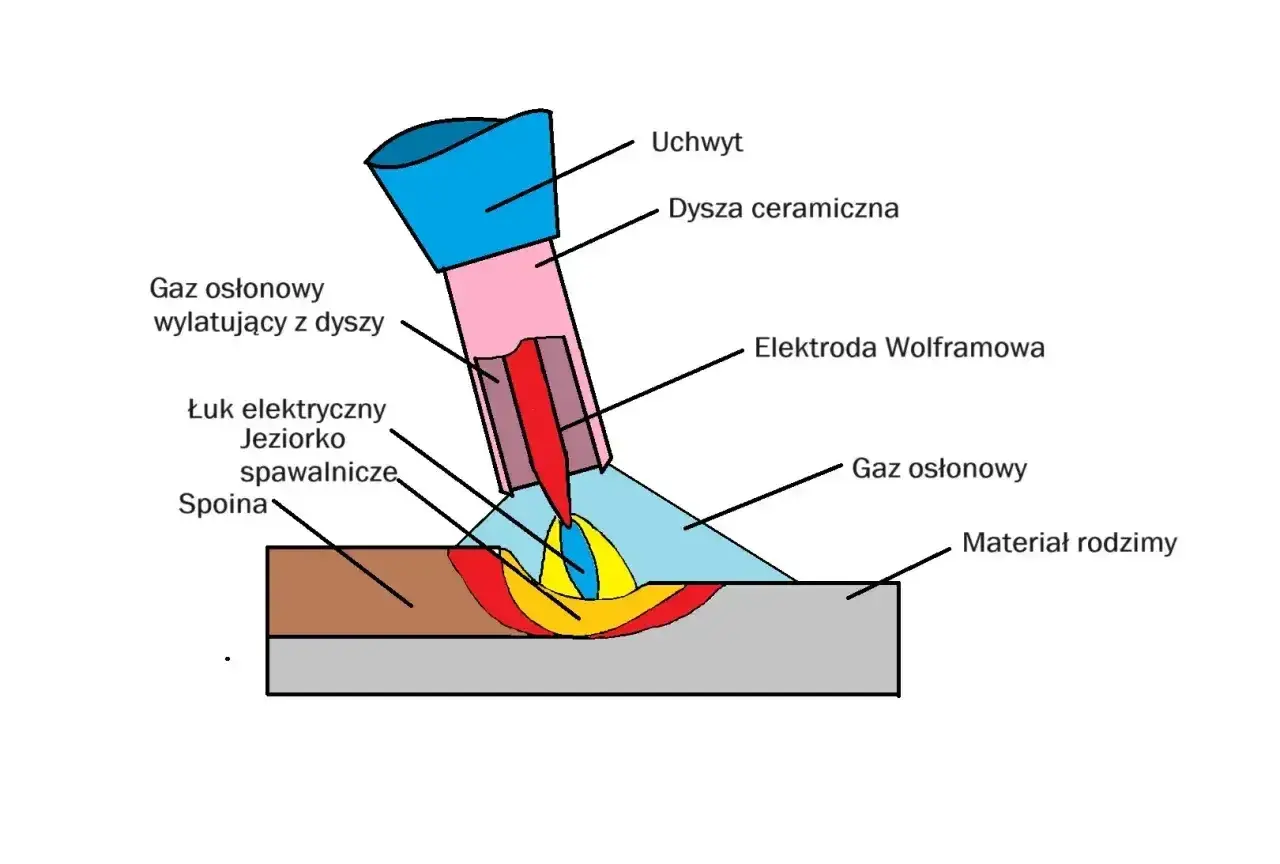

Czym różni się MIG od MAG i gdzie ta metoda daje najlepszy efekt
W praktyce to jedna rodzina procesu, ale różnica w gazie ma znaczenie. MIG opiera się na gazie obojętnym, a MAG na gazie aktywnym, dlatego przy stali konstrukcyjnej i zwykłej najczęściej pracuje się właśnie w trybie MAG. Ja zwykle patrzę najpierw na materiał, a dopiero potem na samą spawarkę, bo to materiał wyznacza sens całej konfiguracji.
| Cecha | MIG | MAG | Co to znaczy w praktyce |
|---|---|---|---|
| Gaz osłonowy | argon, hel lub ich mieszanki | CO2 albo mieszanki argonu z CO2 i tlenem | gaz dobiera się do materiału, nie do samej spawarki |
| Typowy materiał | aluminium, miedź, magnez, tytan | stal niestopowa, niskostopowa i część stali wyższej jakości | przy stali budowlanej najczęściej mówimy o MAG |
| Charakter pracy | czystszy łuk, większa kontrola na właściwych materiałach | uniwersalność i dobra wydajność przy stali | na budowie i w montażu częściej wygrywa MAG |
| Najlepsze zastosowanie | elementy z aluminium i stopów nieżelaznych | konstrukcje stalowe, naprawy, montaże, produkcja seryjna | to nie jest wybór "lepsze-gorsze", tylko "do czego" |
W praktyce na stali najczęściej kończy się na MAG, bo to najprostsza droga do sensownej prędkości pracy i dobrej powtarzalności. MIG zostawiam wtedy, gdy materiał wymaga gazu obojętnego, przede wszystkim przy aluminium i innych metalach nieżelaznych. Z tego punktu płynnie przechodzę do doboru sprzętu, bo to on decyduje o komforcie i kosztach całego zestawu.
Jak dobrać migomat, drut i gaz do zadania
Ja w praktyce nie zaczynam od maksymalnej amperażu na tabliczce znamionowej, tylko od tego, co będę spawał i gdzie będę pracował. Do stali konstrukcyjnej wystarczy zwykle drut lity 0,8 mm albo 1,0 mm i mieszanka argonu z CO2, natomiast do aluminium potrzebny jest argon oraz osprzęt dopasowany do bardziej miękkiego materiału. Jeśli praca odbywa się w terenie, trzeba od razu założyć, że klasyczna osłona gazowa będzie bardziej wymagająca niż w warsztacie.
| Sytuacja | Co wybrać | Dlaczego to ma sens |
|---|---|---|
| Stal konstrukcyjna, wsporniki, ramy | MAG, drut 0,8 lub 1,0 mm, mieszanka Ar/CO2 | to najpraktyczniejszy wariant do większości prac budowlano-montażowych |
| Aluminium i elementy lekkie | MIG, czysty argon, drut dopasowany do stopu | gaz obojętny ogranicza niepożądane reakcje materiału |
| Praca na zewnątrz z przeciągiem | osłona przed wiatrem albo drut samoosłonowy jako kompromis | wiatr potrafi zniszczyć osłonę gazową szybciej, niż się wydaje |
| Seryjne łączenie wielu podobnych elementów | urządzenie synergiczne z pamięcią programów | mniej czasu schodzi na każde kolejne ustawienie |
Na polskim rynku w 2026 r. proste migomaty do domowego użytku zaczynają się orientacyjnie od około 600-900 zł, a modele, które sensownie znoszą regularną pracę warsztatową, częściej mieszczą się w okolicach 1500-3000 zł. Do tego doliczyłbym butlę lub gaz, reduktor, drut, końcówki prądowe, rękawice i przyłbicę, bo sama spawarka nie zamyka budżetu. Gdy zestaw jest już dobrany, dopiero wtedy ma sens precyzyjne ustawianie parametrów.
Jak ustawić parametry, żeby łuk był stabilny
W metodzie MIG/MAG trzy rzeczy robią największą różnicę: prędkość podawania drutu, napięcie i przepływ gazu. Jeśli sprzęt ma tryb synergiczny, część ustawień dobiera się automatycznie, ale i tak warto wiedzieć, co się dzieje pod spodem. Ja zawsze zaczynam od próbki z tego samego materiału, bo jedna minuta testu oszczędza później całe kilkanaście minut poprawek.
| Parametr | Dobry punkt startu | Na co patrzeć |
|---|---|---|
| Przepływ gazu | średnica drutu w mm × 10 l/min w osłoniętym miejscu | dla drutu 0,8 mm to zwykle około 8 l/min, a na zewnątrz można dodać 2-3 l/min |
| Prędkość podawania drutu | tak, by łuk był krótki i spokojny | jeśli drut "pcha" materiał, łuk robi się zbyt agresywny; jeśli jest go za mało, łuk się wydłuża |
| Napięcie | dopasowane do prędkości drutu i grubości materiału | za wysokie napięcie wydłuża łuk, za niskie go dusi i pogarsza przetop |
| Prąd roboczy | około 50 A na 1 mm grubości blachy jako punkt odniesienia | przy grubszych elementach ten wskaźnik zwykle się obniża, żeby nie przegrzewać materiału |
| Wysięg drutu | krótki i stały | zbyt długi pogarsza stabilność łuku i sprzyja odpryskom |
Na cienkiej blasze lepiej pracuje się krótszym łukiem i niższą energią, a przy grubszych elementach można pozwolić sobie na większy przetop i spokojniejsze prowadzenie. Jeśli widzisz, że łuk zaczyna zachowywać się nerwowo, pierwsze podejrzenie pada zwykle nie na sam materiał, tylko na niestabilny drut, zły gaz albo zbyt długi wysięg. Kiedy parametry są pod kontrolą, od razu widać, które błędy wynikają z ustawień, a które z przygotowania materiału.
Jak rozpoznać, że problemem jest ustawienie, a nie sam materiał
Najczęstszy błąd początkujących jest prosty: ktoś winą obarcza urządzenie, choć problem siedzi w przygotowaniu krawędzi albo w prowadzeniu uchwytu. Ja najpierw sprawdzam masę, czystość materiału i przepływ gazu, bo to trzy rzeczy, które psują spoinę szybciej niż niewielka różnica w modelu spawarki. Dopiero potem koryguję napięcie i prędkość drutu.
| Objaw | Najczęstsza przyczyna | Co zrobiłbym najpierw |
|---|---|---|
| Dużo odprysków | niestabilny łuk, zła prędkość drutu, za mało gazu, słaba masa | sprawdź uchwyt, masę, osłonę gazową i podawanie drutu |
| Porowata spoina | brud, rdza, wilgoć, przeciąg, zbyt mała osłona gazowa | oczyść materiał i odetnij wiatr od strefy spawania |
| Brak wtopienia | za mało mocy lub zbyt szybki przesuw | podnieś energię albo zwolnij prowadzenie uchwytu |
| Przepalenia cienkiej blachy | za wysoka energia i zbyt długie grzanie jednego miejsca | zmniejsz parametry, skróć łuk i spawaj odcinkami |
Na cienkich elementach częściej stosuję krótkie odcinki i przerwy niż długą ciągłą spoinę. To mniej efektowne na zdjęciu, ale zwykle rozsądniejsze w praktyce, zwłaszcza gdy liczy się zachowanie kształtu materiału. Zanim jednak skorygujesz samą technikę, trzeba jeszcze zadbać o bezpieczeństwo i warunki pracy.
Bezpieczeństwo i wentylacja są ważniejsze, niż się wydaje
W pracy z tą metodą nie lekceważę dwóch rzeczy: ochrony wzroku i wentylacji. Dym spawalniczy to nie jest zwykła para wodna, a gazy osłonowe mogą wypierać tlen, więc przy zamkniętych przestrzeniach, piwnicach, szachtach czy zbiornikach potrzebny jest odciąg albo nawiew blisko miejsca spawania. Do tego dochodzą przyłbica, rękawice, niepalna odzież i osłona skóry, bo odpryski potrafią polecieć dalej, niż się wydaje.
Jeśli pracujesz przy stali ocynkowanej, malowanej albo po cięciu powierzchni z powłoką, przygotowanie miejsca pracy jest równie ważne jak sam łuk. Ja wolę stracić minutę na ustawienie odciągu i odsunięcie rzeczy łatwopalnych niż później walczyć z jakością spoiny albo z podrażnioną wentylacją. Ta metoda jest szybka, ale tylko wtedy, gdy środowisko pracy nie przeszkadza jej bardziej niż materiał.
Jak wykorzystać tę metodę w codziennych pracach montażowych bez przepłacania za sprzęt
Jeśli miałbym wskazać jeden rozsądny scenariusz startowy, wybrałbym MAG do stali, drut 0,8 mm, mieszankę Ar/CO2 i próbę na odpadzie z tego samego materiału. Taki zestaw daje najwięcej kontroli przy typowych pracach montażowych, a jednocześnie nie wymaga od razu sprzętu z najwyższej półki. W praktyce liczy się nie tylko sama spawarka, ale też czysta krawędź, stały wysięg drutu, stabilna masa i powtarzalny ruch ręki.
W budownictwie ta metoda wygrywa tam, gdzie trzeba szybko łączyć stalowe elementy, robić naprawy i utrzymać sensowny koszt roboczogodziny. Gdy jednak najważniejszy jest wygląd spoiny na bardzo cienkim materiale, TIG potrafi dać ładniejszy rezultat, choć zwykle wolniej. Dlatego ja traktuję tę technikę nie jako uniwersalny cud, tylko jako bardzo mocne narzędzie do konkretnych zadań, które po prostu trzeba dobrze ustawić.
Jeśli chcesz zacząć bez zbędnego ryzyka, wybierz prosty zestaw do stali, trzymaj się krótkiego łuku, pilnuj gazu i zawsze rób próbę na ścince. To najprostsza droga do stabilnej, czystej spoiny bez przepalania materiału i bez niepotrzebnych poprawek.
