Spawanie MAG to jedna z najpraktyczniejszych metod łączenia stali tam, gdzie liczą się tempo pracy, powtarzalność i sensowny koszt wykonania spoiny. W tym artykule pokazuję, jak działa ten proces, jakie wyposażenie naprawdę ma znaczenie, jak dobrać gaz i drut oraz które błędy najczęściej psują efekt jeszcze przed zajarzeniem łuku.
Najważniejsze informacje o procesie i jego zastosowaniu
- To metoda oparta na drucie elektrodowym podawanym automatycznie i osłonie gazu aktywnego, najczęściej stosowana do stali.
- Najlepiej sprawdza się tam, gdzie liczy się wydajność: w warsztacie, prefabrykacji i przy konstrukcjach stalowych.
- Jakość spoiny w ogromnym stopniu zależy od gazu, czystości materiału, stabilnego podawania drutu i właściwego masowania.
- 100% CO2 daje mocne wtopienie, ale zwykle więcej odprysków, a mieszanki argonu z CO2 zapewniają spokojniejszy łuk i mniej obróbki po spawaniu.
- Na otwartej budowie bez osłony od wiatru ten proces traci przewagę, bo osłona gazowa jest wtedy zbyt łatwa do zaburzenia.
Na czym polega spawanie MAG i gdzie ma sens
W tej technice łuk elektryczny jarzy się między końcem drutu a materiałem bazowym, a sam drut jest jednocześnie spoiwem. Osłona z gazu aktywnego chroni jeziorko spawalnicze przed powietrzem, ale też wpływa na charakter łuku, wtopienie i ilość odprysków. W praktyce najczęściej łączy się w ten sposób stale niestopowe i niskostopowe, bo właśnie tam proces daje najlepszy stosunek szybkości do jakości.
Ja patrzę na ten proces przede wszystkim jak na narzędzie do pracy seryjnej i półseryjnej: świetnie sprawdza się przy ramach, wspornikach, elementach stalowych hal, balustradach czy naprawach warsztatowych. W porównaniu z metodami bardziej precyzyjnymi jest szybszy, ale wymaga lepszej organizacji stanowiska i większej dyscypliny przy przygotowaniu materiału. Jeśli materiał jest brudny, a otoczenie przeciągowe, szybko wychodzą porowatość, nadmierne odpryski i brak estetyki spoiny.
To właśnie dlatego ten proces jest tak popularny w produkcji konstrukcji stalowych, a mniej wygodny przy pracach „w polu”, gdzie warunki zmieniają się z minuty na minutę. Z tego punktu widzenia kluczowe staje się nie tylko samo źródło prądu, ale cały zestaw sprzętu, który utrzymuje łuk w ryzach.
Jak zbudować stanowisko, żeby łuk był stabilny
Na stanowisku spawalniczym liczy się nie pojedynczy element, tylko ich współpraca. Ja zaczynam od sprawdzenia podajnika i masy, bo to one najczęściej psują stabilność procesu jeszcze zanim pojawi się pierwszy ścieg. Uchwyt musi podawać drut płynnie, przewód prądowy nie może być uszkodzony, a masa powinna trzymać pewny kontakt z czystym metalem.
| Element | Co ma znaczenie | Praktyczna uwaga |
|---|---|---|
| Źródło prądu | Stabilny łuk, płynna regulacja napięcia i prędkości podawania drutu | Do prostych prac wystarczy klasyczne źródło półautomatyczne, do powtarzalnej produkcji lepsza będzie maszyna z synergiką |
| Podajnik drutu | Równe podawanie bez szarpnięć | Każde przycinanie drutu odbija się na łuku i jakości lica spoiny |

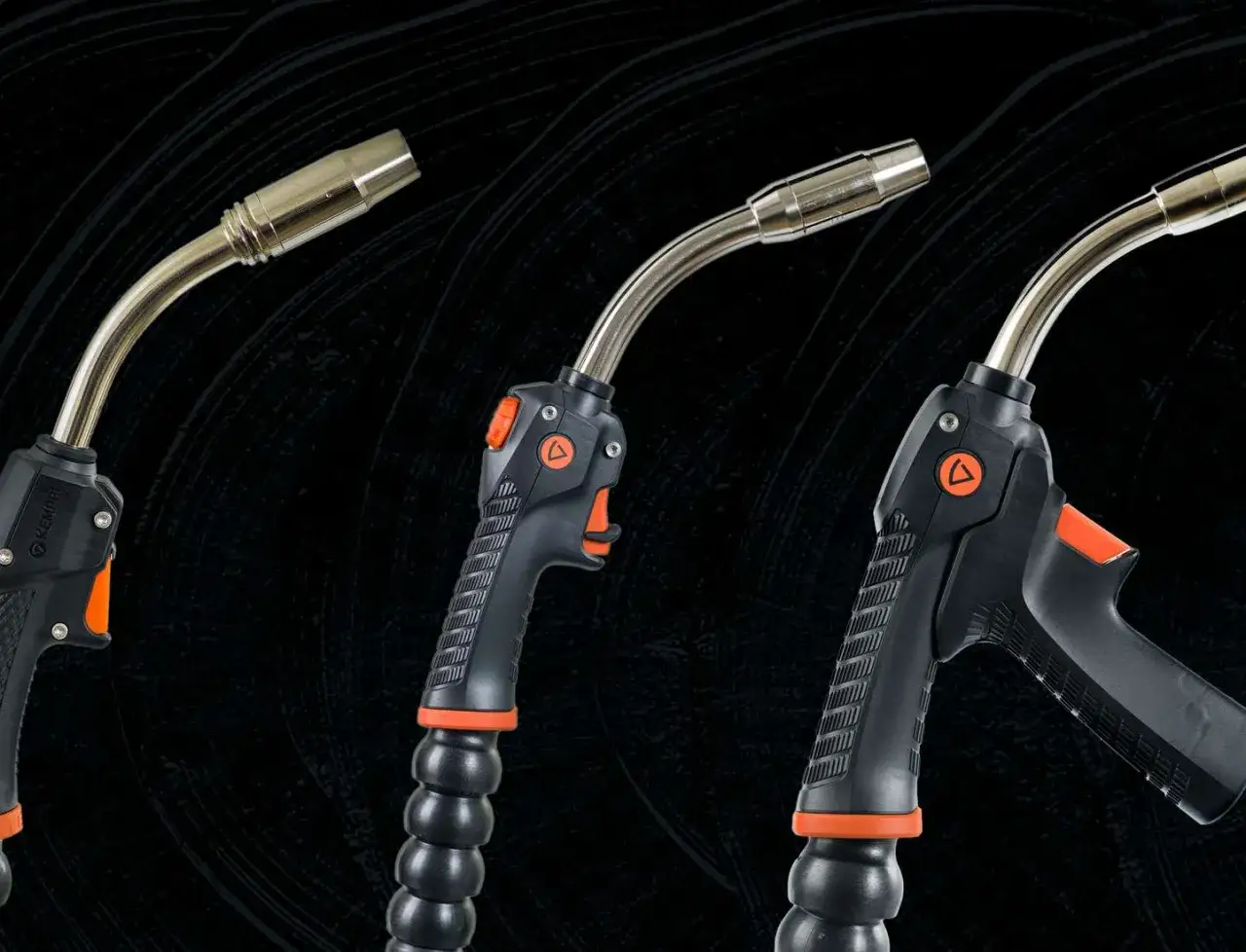

| Uchwyt spawalniczy | Ergonomia, chłodzenie i dobry przepływ gazu | Przy dłuższych pracach od razu czuć różnicę między lekkim a ciężkim uchwytem |
| Drut spawalniczy | Średnica, skład i czystość powierzchni | W praktyce najczęściej stosuje się średnice 0,8-1,2 mm; 0,8 mm lepiej kontroluje cienkie elementy, 1,0-1,2 mm lepiej znosi większe przekroje |
| Gaz i reduktor | Stały przepływ i brak nieszczelności | Nawet dobra mieszanka nie pomoże, jeśli w układzie są przecieki albo przewody łapią fałszywe powietrze |
| Masa i przewody | Pewny styk z materiałem | Słaby styk masy daje objawy, które łatwo pomylić z błędnymi parametrami |
| Ochrona osobista | Pryzmat, rękawice, odzież trudnopalna, wentylacja | Przy cynku, farbie i zanieczyszczeniach wentylacja staje się równie ważna jak sama spawarka |
Jeśli miałbym wskazać jeden praktyczny wniosek, powiedziałbym tak: stabilny proces zaczyna się od mechaniki, nie od pokrętła. Gdy tor podawania drutu jest pewny, a masa dobrze złapana, dopiero wtedy ma sens precyzyjne strojenie gazu i parametrów. A skoro osłona gazowa jest tak ważna, naturalnym kolejnym krokiem jest dobór samej mieszanki.
Jak dobrać gaz osłonowy i drut do stali
W tej metodzie gaz nie jest dodatkiem, tylko częścią procesu. To on decyduje o tym, czy łuk będzie spokojny i czytelny, czy raczej agresywny i pełen odprysków. W praktyce do stali konstrukcyjnej najczęściej wybiera się drut lity typu G3Si1/SG2, bo dobrze radzi sobie z typowymi pracami warsztatowymi i prefabrykacją.
| Gaz | Efekt na łuk i spoinę | Kiedy ma sens | Jaki jest kompromis |
|---|---|---|---|
| 100% CO2 | Mocne wtopienie, zwykle bardziej „ostry” łuk | Stal niestopowa, gdy liczy się koszt i głębsza penetracja | Więcej odprysków, więcej dymu i większa potrzeba obróbki po spawaniu |
| Argon z dodatkiem CO2, np. 8% | Spokojniejszy łuk, mniej odprysków, lepsza kontrola jeziorka | Prace konstrukcyjne, gdy ważna jest wydajność i czystość spoiny | Zwykle wyższy koszt gazu niż przy samym CO2 |
| Argon z większym dodatkiem CO2, np. 15-25% | Uniwersalne rozwiązanie do różnych grubości i zwykłej produkcji | Prefabrykacja, warsztat, konstrukcje stalowe, większa powtarzalność | Łuk bywa mniej „kulturalny” niż w mieszankach o niższym udziale CO2 |
Jeśli ktoś chce uprościć sobie wybór, może zapamiętać prostą zasadę: im większy udział CO2, tym zazwyczaj mocniejsze wtopienie i większa tolerancja na typowe warunki pracy, ale też więcej odprysków. Z kolei mieszanki argonowe dają gładszą spoinę i mniej czyszczenia po wykonaniu, co w produkcji seryjnej szybko przekłada się na czas. W oznaczeniach mieszanek, takich jak M20 czy M21, kryje się właśnie skład gazu, więc warto czytać etykietę, a nie wybierać butlę tylko po nazwie handlowej.
W mojej ocenie na stali konstrukcyjnej najlepiej zaczynać od mieszanki argonowej z CO2, a czysty dwutlenek węgla zostawić tam, gdzie priorytetem jest koszt i mocne wtopienie, a nie perfekcyjne lico. Gdy gaz jest już dobrany, o końcowym efekcie zaczynają decydować ustawienia procesu.

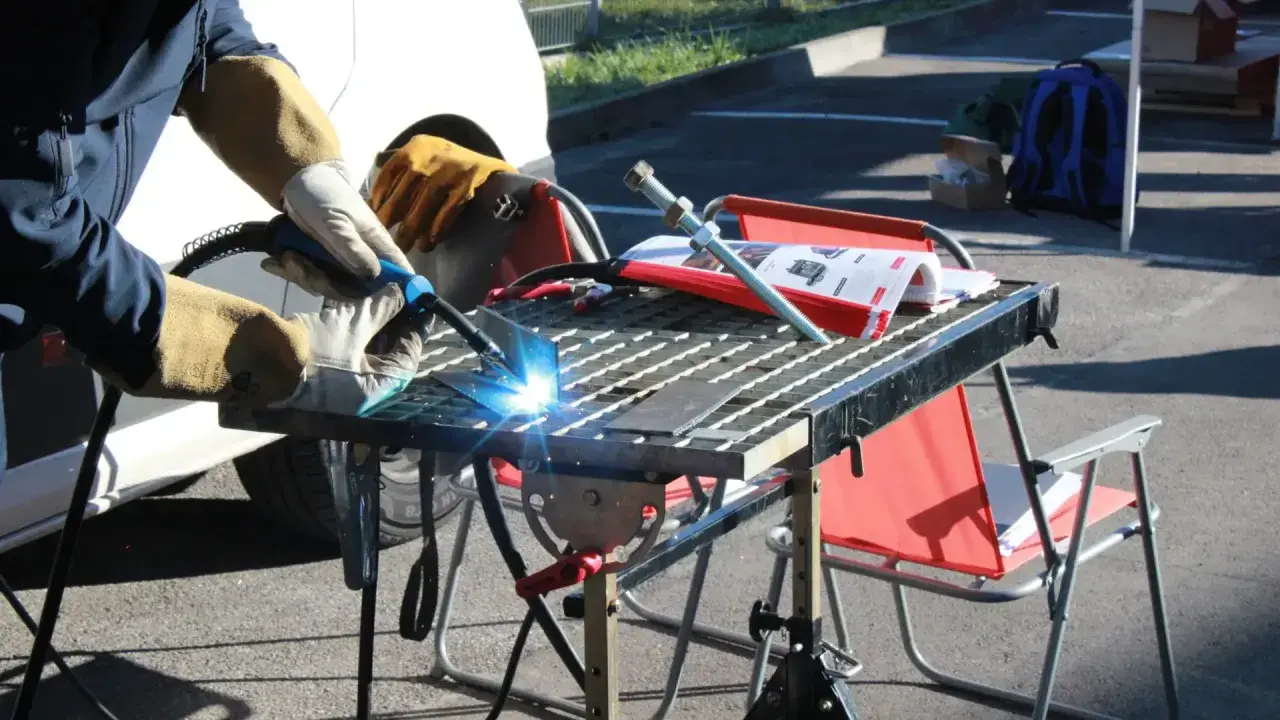

Ustawienia, które naprawdę decydują o jakości spoiny
Największy błąd początkujących polega na tym, że próbują oceniać proces po samym wyglądzie łuku, zamiast po zachowaniu jeziorka i dźwięku pracy. Ja traktuję to jak układ naczyń połączonych: napięcie, prędkość podawania drutu, wysięg elektrody, kąt palnika i przepływ gazu wpływają na siebie nawzajem. Jeśli jeden parametr jest rozjechany, reszta też zaczyna wyglądać „źle”, choć winny bywa tylko jeden element.
| Parametr | Gdy jest zbyt niski | Gdy jest zbyt wysoki | Co zwykle pomaga |
|---|---|---|---|
| Napięcie | Łuk jest krótki i nerwowy, drut może się „kleić” | Spoinę rozlewa, zwiększa odpryski i ryzyko podtopień krawędzi | Dobierz je razem z prędkością drutu, a nie osobno |
| Prędkość podawania drutu | Łuk bywa niestabilny i mało wydajny | Drut napiera na jeziorko i proces robi się szarpany | Zacznij od tabeli producenta źródła i drutu |
| Przepływ gazu | Rośnie porowatość i utlenienie | Zbyt duży przepływ może wywołać turbulencję i pogorszyć osłonę | W typowych warunkach warsztatowych często wystarcza około 12-16 l/min, a przy przeciągu lepiej najpierw usunąć przyczynę niż bez końca podnosić przepływ |
| Wysięg drutu | Palnik się grzeje, a łuk staje się nieczytelny | Spada energia łuku i trudniej utrzymać stabilność | Utrzymuj krótką, powtarzalną odległość zgodnie z zaleceniami sprzętu |
| Prędkość prowadzenia palnika | Zbyt duże nagrzanie i wypukła spoina | Brak wtopienia i zbyt płaski ścieg | Obserwuj szerokość jeziorka, nie samą jasność łuku |
Przy cienkich elementach najczęściej wygrywa krótszy łuk i większa dyscyplina prowadzenia, a przy grubych przekrojach ważniejsza staje się stabilność procesu i odpowiednie wtopienie. W praktyce nie ma sensu szukać „magicznego” ustawienia dla wszystkiego, bo innej odpowiedzi oczekuje blacha 2 mm, a innej belka czy wspornik konstrukcyjny. I właśnie tu pojawiają się typowe błędy, które najłatwiej rozpoznać po samej spoinie.
Najczęstsze błędy i jak rozpoznać je po śladzie na spoinie
Po jakości lica i dźwięku pracy zwykle da się szybko odczytać, co poszło nie tak. Z doświadczenia wiem, że większość problemów nie wynika z „wadliwej spawarki”, tylko z przygotowania materiału, złego kontaktu masy albo przeciągu. Warto umieć czytać objawy, bo wtedy naprawa jest szybka i konkretna.
- Porowatość - najczęściej oznacza zły dopływ gazu, przeciąg, zabrudzenie materiału albo wilgoć na powierzchni.
- Nadmierne odpryski - zwykle wynikają z niewłaściwej mieszanki gazowej, zbyt wysokiego napięcia albo zbyt długiego łuku.
- Brak wtopienia - często pojawia się przy zbyt szybkim prowadzeniu palnika, zbyt małym prądzie lub źle przygotowanej krawędzi.
- Podtopienie krawędzi - sygnał, że energia jest za duża w stosunku do grubości materiału albo kąt prowadzenia jest nieprawidłowy.
- Niestabilny łuk - zazwyczaj oznacza problem z podajnikiem, końcówką prądową, przewodem lub masą.
- Brzydki, nierówny ścieg - bywa skutkiem zbyt dużej prędkości ruchu ręki albo zbyt długiego wysięgu drutu.
Na budowie bardzo często dochodzi jeszcze jeden czynnik, czyli powłoka cynkowa, farba lub olej. Jeśli spawasz elementy ocynkowane, trzeba usunąć warstwę ochronną w strefie łączenia, a stanowisko dobrze wentylować, bo dymy są wtedy szczególnie uciążliwe. To nie jest detal, tylko realny warunek poprawnego wykonania spoiny i bezpiecznej pracy.
Kiedy te błędy są pod kontrolą, można sensownie ocenić, w jakich zadaniach ten proces naprawdę daje przewagę, a kiedy lepiej sięgnąć po inną metodę. To już kwestia praktycznego wyboru na budowie i w warsztacie.
Gdzie MAG wygrywa w budownictwie, a kiedy ustępuje innym metodom
W budownictwie ten proces najlepiej broni się tam, gdzie jest stal, powtarzalność i możliwość ochrony stanowiska przed wiatrem. Dla konstrukcji stalowych, ram, wsporników, elementów hal, bram, balustrad czy produkcji prefabrykowanej to naprawdę mocne rozwiązanie. Przy dobrze zorganizowanej pracy daje wysoką wydajność i łatwo da się go częściowo zautomatyzować.
| Metoda | Najlepsze zastosowanie | Mocne strony | Ograniczenia |
|---|---|---|---|
| MAG | Stal konstrukcyjna, prefabrykacja, warsztat, seryjne elementy stalowe | Wysoka wydajność, dobra powtarzalność, łatwa automatyzacja | Wrażliwość na wiatr i jakość osłony gazowej, większe wymagania wobec czystości materiału |
| MMA | Naprawy terenowe, montaż w trudnych warunkach, praca na zewnątrz | Mobilność, mniejsza wrażliwość na przeciąg, prostszy sprzęt | Więcej żużla, niższa wydajność i więcej obróbki po spawaniu |
| TIG | Cienkie elementy, widoczne spoiny, stal nierdzewna, precyzyjne połączenia | Najlepsza kontrola i wysoka estetyka | Wolniejsza praca i większe wymagania wobec operatora |
Jeśli miałbym doradzić praktycznie, powiedziałbym tak: do produkcji i konstrukcji stalowych wybieraj proces gazosłonowy, gdy możesz zapewnić spokojne stanowisko i zależy ci na tempie. Gdy pracujesz w terenie, bez osłony od wiatru, MMA często okazuje się po prostu bezpieczniejszym i mniej kapryśnym wyborem. A przy detalach dekoracyjnych albo cienkiej stali nierdzewnej lepiej rozważyć TIG, bo tam liczy się przede wszystkim precyzja, nie tempo.
Właśnie dlatego dobór metody nie powinien zaczynać się od przyzwyczajenia, tylko od warunków pracy, rodzaju stali i oczekiwanego efektu. Na koniec zostaje już tylko szybka lista kontrolna, która pozwala uniknąć większości problemów jeszcze przed uruchomieniem łuku.
Co sprawdzić przed pierwszą spoiną na stali
Jeśli mam ułożyć krótki, praktyczny zestaw kontrolny, wygląda on tak:
- sprawdź, czy materiał jest odtłuszczony, oczyszczony z rdzy i przygotowany w strefie spawania;
- upewnij się, że masa ma pewny kontakt z czystym metalem;
- sprawdź szczelność przewodów, stan dyszy i końcówki prądowej;
- dobierz drut do grubości materiału i typu stali, zamiast brać pierwszy z magazynu;
- ustaw parametry startowe zgodnie z tabelą urządzenia lub drutu, a nie „na ucho”;
- wyeliminuj przeciąg, bo nawet dobry gaz nie obroni łuku w silnym ruchu powietrza.
Jeśli miałbym wskazać jeden zakupowy priorytet dla takiego procesu, postawiłbym nie na maksymalną moc źródła, tylko na stabilny podajnik, porządny uchwyt i łatwo dostępne gazy osłonowe. To właśnie te elementy najbardziej wpływają na realną jakość pracy na co dzień, zwłaszcza w budownictwie i przy stalowych konstrukcjach. Gdy te trzy rzeczy są dobrze dobrane, resztę da się już dopracować ustawieniami i praktyką operatora.
