Rzeźbiony detal, znany z gotyckich elewacji i współczesnych dachów płaskich, potrafi jednocześnie zdobić budynek i chronić mur przed wodą. W polszczyźnie częściej mówi się rzygacz, choć wielu osobom nazwa gargulec kojarzy się od razu z kamiennymi potworami na katedrach. Poniżej wyjaśniam, jak ten element działa, kiedy ma sens, z czego się go robi i czego unikać przy montażu albo renowacji.
Najważniejsze informacje o rzygaczu dachowym
- To wystający wylot rynny lub wpustu, który odprowadza wodę deszczową z dala od ściany.
- W architekturze historycznej pełnił funkcję ochronną i dekoracyjną jednocześnie.
- W nowoczesnym budownictwie ważniejsze od ozdoby są przepustowość, szczelność i kompatybilność z hydroizolacją.
- Na dachu płaskim z attyką potrzebny jest przemyślany tor odpływu oraz przelew awaryjny.
- Przy doborze liczą się materiał, wysięg, średnica przyłącza i łatwość serwisowania.
Co to jest i po co go stosowano

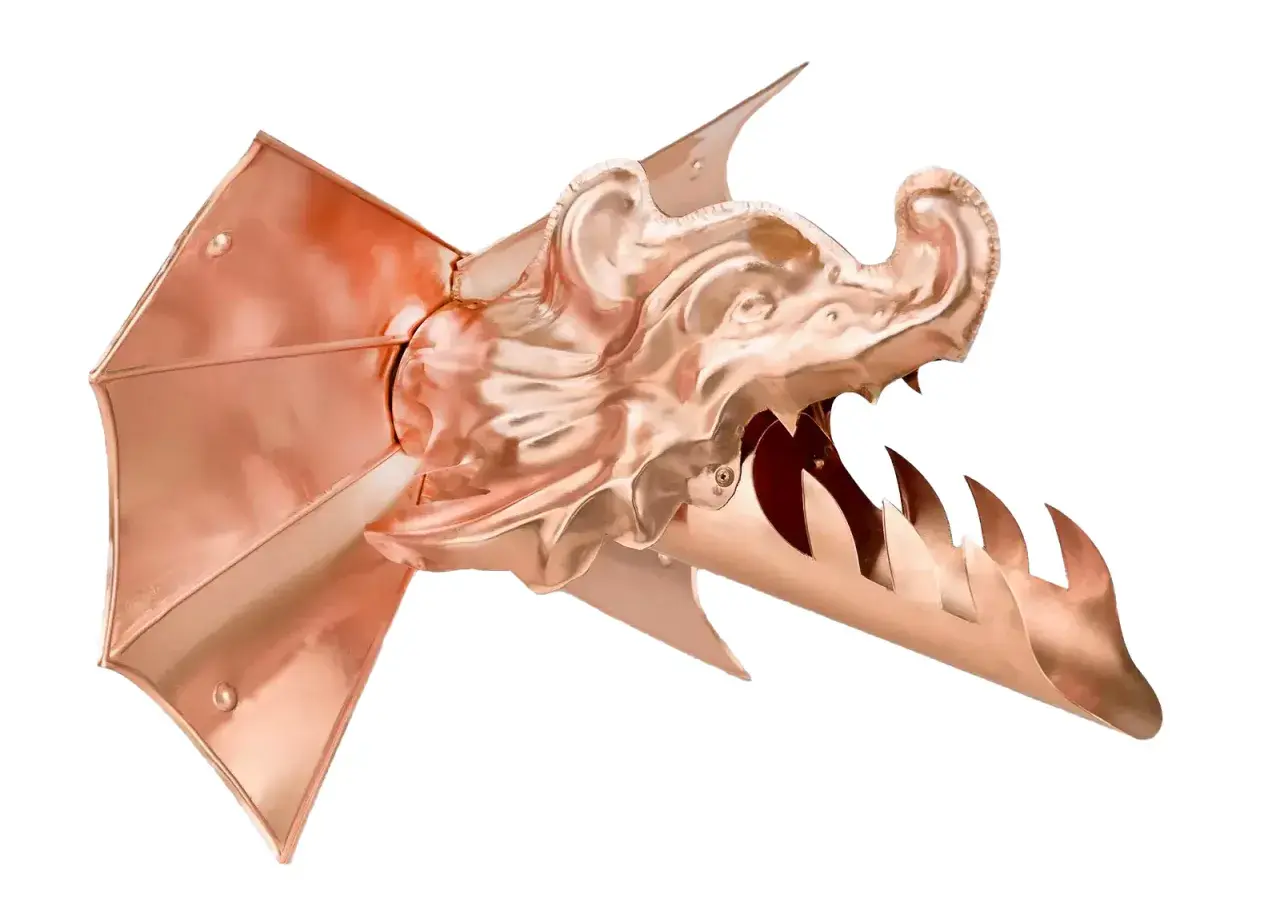

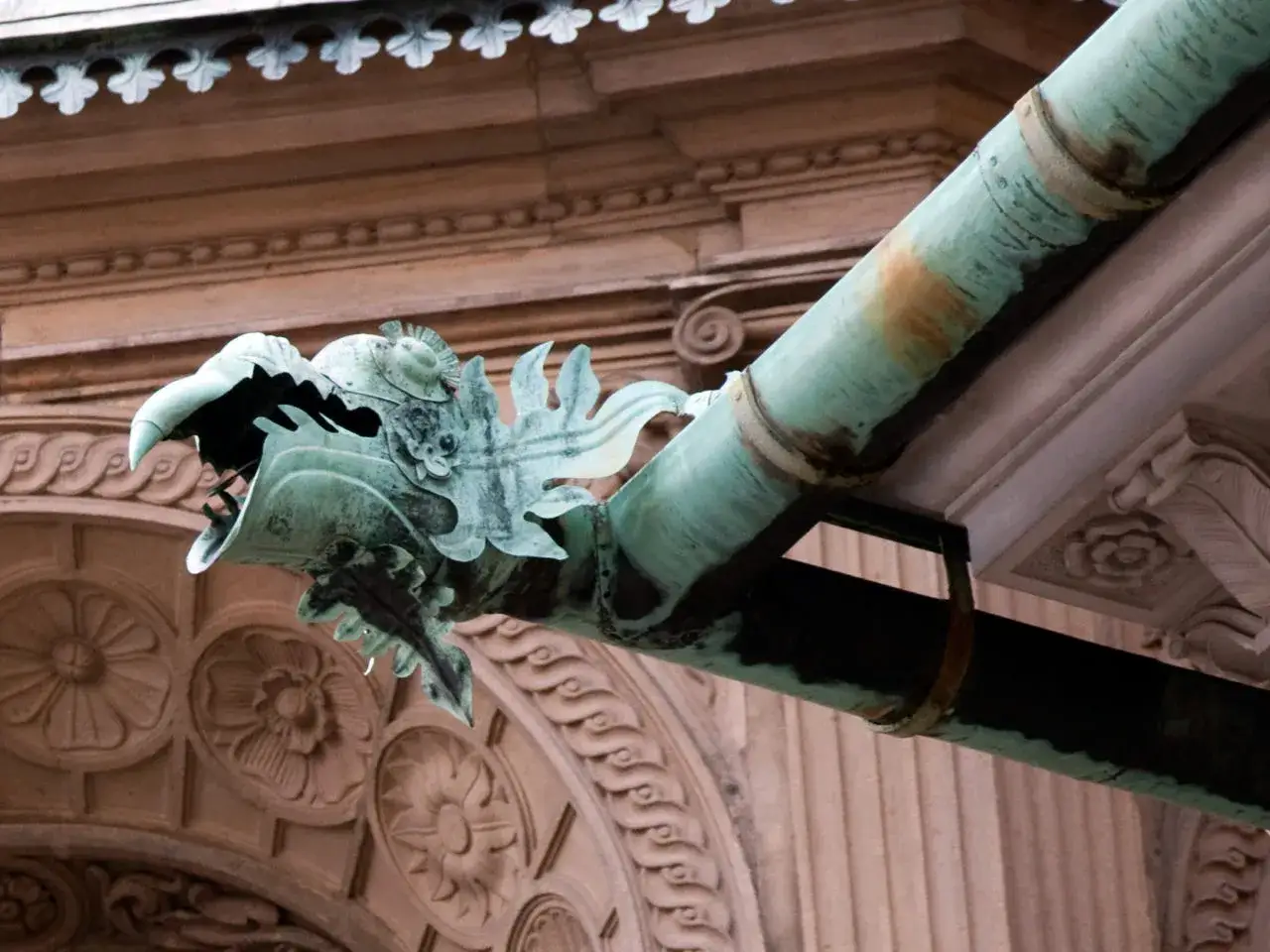

Najprościej ujmując, to wystający wylot rynny albo wpustu, który ma odprowadzić wodę deszczową możliwie jak najdalej od lica muru. Jeśli woda spływa po ścianie, szybciej niszczy spoiny, zawilgaca tynk i przyspiesza degradację elewacji. Dlatego w dawnych budynkach detal był jednocześnie praktyczny i widowiskowy: wylot projektowano tak, by woda trafiała w bezpieczną strefę, a forma mogła nawiązywać do zwierzęcej paszczy, twarzy albo fantazyjnej rzeźby.
W praktyce patrzę na ten element jak na fragment systemu odwodnienia, a nie tylko ozdobę. To ważne rozróżnienie, bo nawet najbardziej efektowny detal traci sens, jeśli nie ma właściwego spadku, drożności i miejsca zrzutu wody. Z tego powodu w nowoczesnych realizacjach częściej mówi się o odpływie niż o samej dekoracji, a w zabytkach dochodzi jeszcze kwestia zgodności z historyczną formą.
Jak odróżnić odpływ techniczny od samej ozdoby
Nie każda rzeźba wystająca z gzymsu pełni funkcję odwodnienia. Dla mnie najprostsza zasada brzmi: jeśli z elementu rzeczywiście wypływa woda, mamy do czynienia z detalem technicznym; jeśli jest tylko ozdobą, to inny typ dekoracji elewacyjnej.
| Element | Funkcja | Jak go rozpoznać |
|---|---|---|
| Rzygacz | Tak | Wylot rynny lub wpustu z wyraźnym torem odpływu |
| Maszkaron | Zwykle nie | Rzeźba dekoracyjna, często bez funkcji odwodnienia |
| Chimera | Zwykle nie | Ozdoba nawiązująca do fantastycznych stworzeń |
To rozróżnienie ma znaczenie przy renowacjach. Odtwarzając historyczną elewację, można łatwo pomylić dekorację z detalem odpowiedzialnym za wodę, a wtedy estetycznie wszystko się zgadza, tylko budynek dalej moknie. W praktyce zawsze sprawdzam, czy element ma kanał, przekrój i realny spadek, bo sama forma nie wystarcza.
Gdzie dziś ma sens na elewacjach i dachach
Dziś spotykam go głównie w trzech sytuacjach: przy obiektach historycznych, przy dachach płaskich z attyką oraz w budynkach reprezentacyjnych, gdzie architekt świadomie chce połączyć funkcję z mocnym detalem. W każdym z tych przypadków inny jest priorytet. W zabytku liczy się autentyczność, na dachu płaskim szczelność, a w budynku użytkowym - powtarzalność i łatwy serwis.
| Sytuacja | Po co się go stosuje | Na co uważać |
|---|---|---|
| Obiekt zabytkowy | Odtworzenie historycznej formy i ochrona elewacji | Zgodność z dokumentacją i wymaganiami konserwatorskimi |
| Dach płaski z attyką | Wyprowadzenie wody przez attykę do dalszego odwodnienia | Potrzebny kosz zlewowy i przelew awaryjny |
| Budynek reprezentacyjny | Wzmocnienie charakteru fasady | Detal nie może utrudniać czyszczenia i serwisu |
Przy dachach płaskich układ odpływu projektuje się osobno, bo sam rzygacz nie zastąpi przemyślanego systemu. Właśnie tu przydają się wpusty attykowe i kosze zlewowe, które prowadzą wodę do rur spustowych na elewacji. Jeśli ten układ jest prosty, budynek działa bezproblemowo; jeśli jest przypadkowy, problemy pojawiają się przy pierwszej większej ulewie.
Z czego się go robi i jak wpływa to na trwałość
Materiał ma tu ogromne znaczenie, bo inny detal wybiera się do konserwacji kamienia, a inny do lekkiego systemu na nowym dachu. W praktyce patrzę na trzy rzeczy: odporność na wodę i mróz, wagę oraz to, czy element da się szczelnie połączyć z resztą układu.
| Materiał | Najlepsze zastosowanie | Plusy | Ograniczenia |
|---|---|---|---|
| Kamień naturalny | Zabytki i rekonstrukcje historyczne | Trwałość, autentyczność, wysoka odporność na upływ czasu | Duży ciężar, wyższy koszt, trudniejsza obróbka |
| Metal i blacha | Nowoczesne dachy i elewacje | Lekkość, precyzja, łatwiejsze dopasowanie do detalu | Wymaga dobrego zabezpieczenia przed korozją |
| Prefabrykat betonowy | Budynki użytkowe | Wytrzymałość, prostsza produkcja | Mniej finezyjny wygląd, większa masa |
| Systemowy element z tworzywa lub metalu | Dachy płaskie | Łatwe połączenie z hydroizolacją, szybki montaż | Musi być dobrany do konkretnego pokrycia |
W dachach płaskich nie oglądam samego wylotu w oderwaniu od reszty. Sprawdzam kołnierz, czyli strefę połączenia z pokryciem, bo to właśnie tam najczęściej rozstrzyga się szczelność. Przy papie termozgrzewalnej, membranie PVC albo EPDM trzeba dobrać kompatybilny element, inaczej nawet poprawnie wyglądający detal będzie źródłem kłopotów.
Jeśli chodzi o przepustowość, w polskich systemach często spotyka się DN100, a przy większych zlewniach także DN125. To nie jest detal, który warto zgadywać; lepiej mieć zapas niż projektować układ na styk, zwłaszcza przy ulewach i zatorach z liści.
Jak dobrać właściwy wariant do budynku
Najpierw odpowiadam sobie na jedno pytanie: czy ten element ma przede wszystkim odprowadzać wodę, czy też odtwarzać historyczny wygląd. Dopiero potem wybieram materiał, przekrój i sposób wyprowadzenia wody. Takie podejście oszczędza późniejszych poprawek, bo zupełnie inaczej projektuje się detal dla renowacji katedry, a inaczej dla nowego domu z płaskim dachem.
- Ustal tor odpływu - okap, attyka, rura spustowa albo kanalizacja deszczowa.
- Policz zlewnie i sprawdź zapas przepustowości, zamiast opierać się na minimalnych parametrach.
- Dopasuj materiał do elewacji, klimatu i częstotliwości przeglądów.
- Dodaj przelew bezpieczeństwa, jeśli dach jest płaski lub ma większą powierzchnię.
- Zaplanuj dostęp do czyszczenia bez konieczności rozbierania fragmentu elewacji.
Przy dachu płaskim nie szukałbym oszczędności na samym elemencie odpływowym. Zdarza się, że jego koszt to tylko 1-2% wartości całego dachu, a zła decyzja może uruchomić dużo droższe naprawy elewacji, ocieplenia i wykończenia wnętrz.
Najczęstsze błędy przy montażu i renowacji
W tego typu detalach najwięcej problemów nie wynika z samej koncepcji, tylko z niedokładnego wykonania. Woda jest bezlitosna: jeśli znajdzie słaby punkt, wróci po swojej linii i zrobi szkody dokładnie tam, gdzie projektant chciał ją odsunąć.
- Za krótki wysięg. Woda spada zbyt blisko ściany i wraca na elewację podczas wiatru.
- Brak zapasu przepustowości. Element działa przy zwykłym deszczu, ale przy ulewie przelewa się na fasadę.
- Oderwanie od hydroizolacji. Nieszczelny styk z papą lub membraną szybko daje przeciek.
- Brak przelewu awaryjnego. Na dachu płaskim jedna niedrożność nie powinna zamieniać się w awarię całego budynku.
- Przypadkowe czyszczenie. Liście, mech i ptasie gniazda potrafią zatrzymać wodę dokładnie w miejscu odpływu.
W praktyce kontroluję takie detale przynajmniej dwa razy w roku: po zimie i po opadach jesiennych. To wystarcza, żeby wychwycić pęknięcia, luzy, zanieczyszczenia i pierwsze ślady korozji zanim problem przejdzie z kosmetycznego w konstrukcyjny.
Co sprawdzić, zanim detal trafi na dach
Jeśli modernizujesz dach albo elewację, zacznij od prostego przeglądu. Patrzę wtedy na pięć rzeczy: stan spadków, miejsce zrzutu wody względem ściany, zgodność z hydroizolacją, dostęp do czyszczenia i obecność zabezpieczenia awaryjnego. Dopiero kiedy te punkty się zgadzają, sens ma rozmowa o samym wyglądzie.
- czy woda nie spada na cokół, okno lub ciąg pieszy,
- czy tor odpływu ma odpowiedni przekrój i nie zwęża się bez potrzeby,
- czy połączenie z pokryciem dachu jest szczelne,
- czy element da się serwisować bez rozbierania połowy elewacji,
- czy przewidziano wariant awaryjny na intensywny deszcz.
W dobrze zaprojektowanym budynku ten detal nie zwraca na siebie uwagi bardziej niż powinien. Ma działać cicho, pewnie i bezpiecznie, a jego forma ma wspierać architekturę zamiast z nią walczyć. Jeśli trzymasz się tej zasady, zyskujesz zarówno lepszą ochronę elewacji, jak i spójniejszy wygląd dachu.
