Podciąg w konstrukcji budynku to belka nośna, która pozwala przenieść obciążenia ze stropu na słupy albo ściany wtedy, gdy układ pomieszczeń nie pozwala na klasyczną ścianę nośną. W praktyce decyduje o tym, czy wnętrze da się otworzyć, jak poprowadzić strop i gdzie pojawi się podwieszenie sufitu. W tym tekście pokazuję, jak ten element pracuje, z czego się go robi, jak wygląda wykonanie oraz na jakie błędy uważać przy betonowaniu i późniejszym wykończeniu.
Najważniejsze informacje o tej belce w skrócie
- To element nośny, który zbiera ciężar ze stropu, dachu albo wyższej kondygnacji i przekazuje go dalej na podpory.
- W domach jednorodzinnych najczęściej spotyka się rozwiązania żelbetowe, bo dobrze współpracują z betonowym stropem.
- Rozpiętości często mieszczą się w granicach do około 6 m, ale ostateczny wymiar zawsze wynika z obliczeń projektowych.
- Największe ryzyko to samowolna ingerencja w ścianę nośną, złe zbrojenie i zbyt małe oparcie na podporach.
- Element wpływa nie tylko na konstrukcję, ale też na wysokość pomieszczenia, prowadzenie instalacji i sposób wykończenia sufitu.
Jak działa taka belka i co naprawdę przenosi

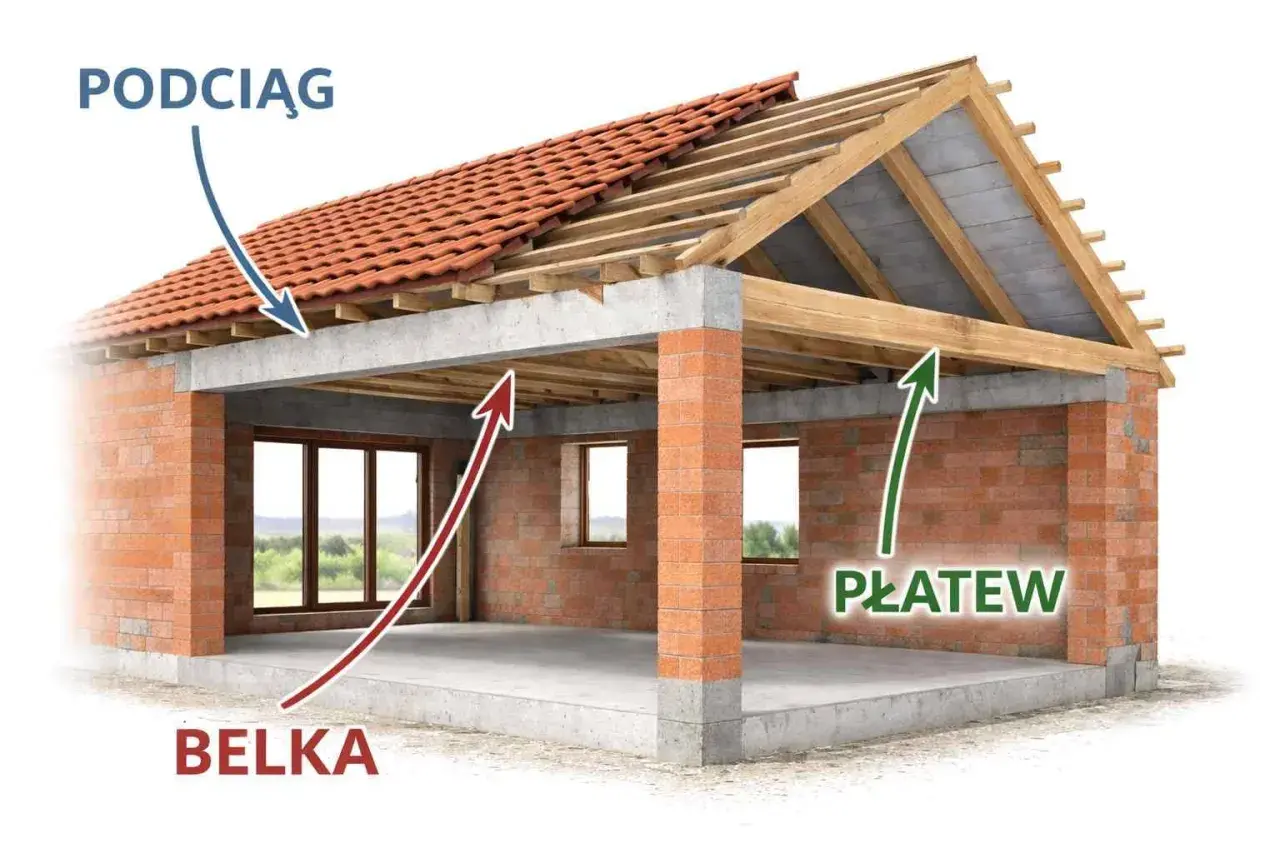

W praktyce to właśnie podciąg pozwala utrzymać strop tam, gdzie nie da się oprzeć go na ścianie. Obciążenie spływa z płyty stropowej, dachu albo wyższej kondygnacji na belkę, a potem dalej na słupy lub ściany nośne i w końcu na fundamenty. Beton dobrze znosi ściskanie, ale słabiej radzi sobie z rozciąganiem, dlatego w środku pracuje zbrojenie główne, a strzemiona spinają cały układ i ograniczają siły poprzeczne.
To nie jest tylko większe nadproże nad otworem, ale pełnoprawny element nośny, który trzeba policzyć razem ze stropem i podporami. Orientacyjnie spotyka się proporcję wysokości do długości rzędu 1:15–1:18, ale traktuję to wyłącznie jako punkt odniesienia, bo ostatecznie decydują obciążenia, rozpiętość i układ całej konstrukcji. Gdy rozumie się ten mechanizm, łatwiej ocenić, dlaczego jedne otwarte wnętrza są bezpieczne, a inne wymagają zupełnie innego rozwiązania.
Jak wpływa na strop, sufit i posadzkę
Tu często pojawia się najwięcej nieporozumień, bo inwestor patrzy na samą belkę, a projekt tak naprawdę dotyczy całego układu nad i pod nią. Jeśli element ma pozostać widoczny, obniża lokalnie wysokość pomieszczenia i trzeba to uwzględnić przy oświetleniu, zabudowie GK oraz prowadzeniu instalacji. Jeśli ma być ukryty w grubości konstrukcji, rosną wymagania wobec stropu, zbrojenia i sposobu zabetonowania.
W strefie posadzki sprawa jest prostsza, ale tylko pozornie. Posadzka nie zastępuje konstrukcji nośnej, więc nie da się "nadrobić" błędów grubszą wylewką albo twardszą zaprawą. Ja zawsze patrzę też na akustykę i dylatacje, bo sztywne połączenia przy takim elemencie potrafią przenieść drgania dalej, niż spodziewa się właściciel domu. Właśnie dlatego projektowanie stropu, sufitu i posadzki trzeba prowadzić razem, a nie osobno.
Z jakiego materiału wybrać rozwiązanie do swojej inwestycji
Najczęściej spotykam trzy podejścia: żelbet monolityczny, prefabrykat i stal. Każde z nich działa, ale w innym scenariuszu. W domu jednorodzinnym zwykle najlepiej współpracuje rozwiązanie żelbetowe, bo dobrze łączy się ze stropem betonowym i daje dużą swobodę kształtowania przekroju. Przy szybkiej budowie lub w obiektach wielkopowierzchniowych często wygrywa prefabrykacja, a przy dużych rozpiętościach i modernizacjach przydaje się stal.
| Materiał | Kiedy ma sens | Plusy | Ograniczenia |
|---|---|---|---|
| Żelbet monolityczny | Domy, przebudowy, stropy betonowe | Duża elastyczność projektu, dobra współpraca z betonem | Szalunki, zbrojenie i czas wiązania |
| Prefabrykat żelbetowy | Gdy liczy się tempo i powtarzalność | Szybszy montaż, przewidywalna jakość | Transport, dźwig, mniejsza swoboda zmian |
| Stal | Duże rozpiętości i przebudowy | Smukły przekrój, wysoka nośność przy małej wysokości | Ochrona przeciwpożarowa, korozja, akustyka |
| Drewno | Konstrukcje drewniane | Lekkość i prosty montaż | Rzadziej stosowane w budynkach murowanych |
Jeśli ktoś pyta mnie, czy zawsze opłaca się wybierać najtańszy wariant, odpowiadam krótko: nie. Liczy się nie tylko materiał, ale też logistyka, czas montażu, sposób oparcia na podporach i to, jak potem wykończysz sufit. Dobrze dobrana belka oszczędza pieniądze tam, gdzie naprawdę robi to różnicę, czyli na etapie wykonania i późniejszej eksploatacji. To prowadzi wprost do pytania, jak taki element powstaje na budowie.
Jak wygląda wykonanie takiej belki krok po kroku
Przy wykonywaniu takiego elementu nie ma miejsca na improwizację. Najpierw projektant określa przekrój, rozpiętość, oparcie i zbrojenie, a dopiero potem ekipa przystępuje do robót. Ja zawsze zwracam uwagę, że największe błędy powstają nie podczas samego betonowania, tylko wcześniej, kiedy ktoś źle odczyta rysunek albo zlekceważy tymczasowe podparcie stropu.
- Najpierw powstaje obliczenie konstrukcyjne i rysunek wykonawczy.

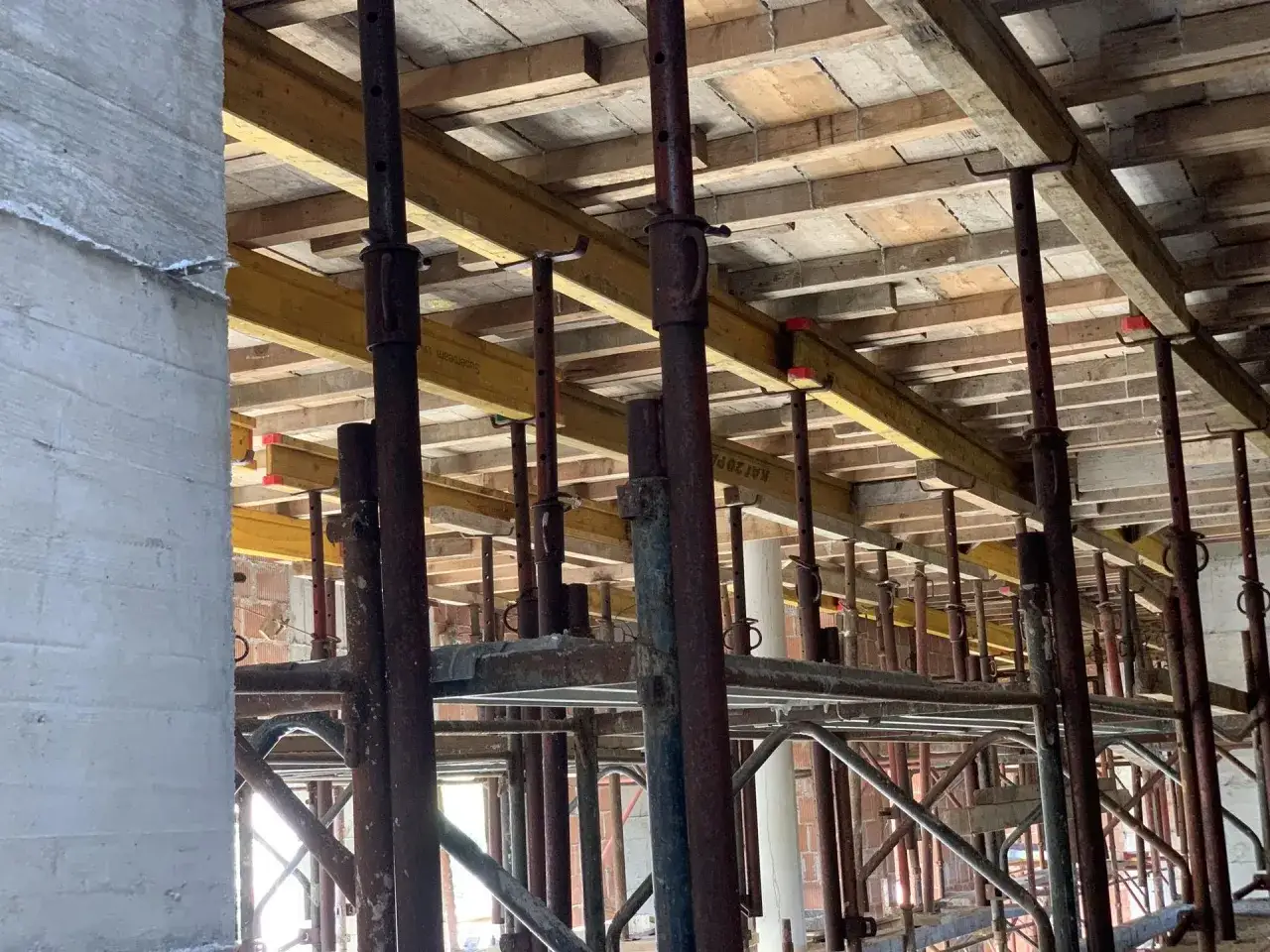

- Następnie ustawia się podpory tymczasowe, żeby odciążyć strop lub otwór po usuwanej ścianie.
- Później wykonuje się szalunek, układa zbrojenie główne i strzemiona oraz zachowuje otulinę, czyli warstwę betonu chroniącą stal.
- Po sprawdzeniu geometrii następuje betonowanie i zagęszczenie mieszanki.
- W kolejnych dniach beton trzeba pielęgnować, aby nie wysychał zbyt szybko i nie pękał skurczowo.
- Pełną wytrzymałość projektową mieszanka osiąga zwykle po 28 dniach, choć w praktyce niektóre prace wykończeniowe można planować wcześniej, jeśli projekt i kierownik budowy to dopuszczą.
W przypadku prefabrykatu część tych etapów odpada na budowie, ale pojawia się transport, precyzyjne osadzenie i kontrola punktów oparcia. To właśnie dlatego rozwiązanie szybsze nie zawsze jest prostsze. Im wcześniej ustali się technologię, tym mniej kolizji wyjdzie podczas robót.
Najczęstsze błędy, które podnoszą koszty i ryzyko
Najbardziej kosztowny błąd to samowolne ruszenie ściany nośnej. Nawet jeśli na pierwszy rzut oka wydaje się, że to tylko jedna przegroda, w rzeczywistości może ona zbierać część ciężaru z wyższej kondygnacji albo z dachu. Drugi klasyk to zbyt małe oparcie na podporach, przez co obciążenie nie rozkłada się tak, jak powinno.
- Pomijanie rzeczywistych obciążeń, zwłaszcza z dachu, ścian wyższych kondygnacji i ciężkich warstw wykończeniowych.
- Złe dobranie zbrojenia albo pozostawienie zbyt małej otuliny betonu, co skraca trwałość stali.
- Brak koordynacji z instalacjami wentylacyjnymi, elektrycznymi i sufitami podwieszanymi.
- Próba maskowania błędu grubszą wylewką lub zabudową zamiast korekty konstrukcji.
- Za szybkie obciążenie świeżo zabetonowanego elementu.
W praktyce nie chodzi tylko o bezpieczeństwo. Zły detal konstrukcyjny potrafi też zepsuć estetykę wnętrza, ograniczyć wysokość pomieszczenia i wymusić kosztowne przeróbki wykończeniowe. Dlatego lepiej zawczasu zauważyć konflikt niż później walczyć z gotowym betonem.
Co sprawdzić, zanim zamkniesz projekt stropu i ścian
Jeżeli mam doradzić jedną rzecz, to tę: nie traktuj tego elementu jako awaryjnego zastępstwa za ścianę nośną, tylko jako część całego układu nośnego. Dobrze przygotowany projekt powinien odpowiedzieć na kilka prostych pytań jeszcze przed wejściem ekipy na budowę.
- Czy wiadomo, które ściany i słupy rzeczywiście przenoszą obciążenia.
- Czy rozpiętość i przekrój belki wynikają z obliczeń, a nie z przyjętego na oko wymiaru.
- Czy przewidziano sposób wykonania, podpory tymczasowe i kolejność robót.
- Czy element nie koliduje z instalacjami, oświetleniem, drzwiami i sufitami podwieszanymi.
- Czy wysokość pomieszczenia po wykonaniu wszystkich warstw nadal będzie wygodna w użytkowaniu.
- Czy wykonawca rozumie, że betonowanie, pielęgnacja i odbiór techniczny są równie ważne jak sam projekt.
Jeśli te punkty są zamknięte na etapie projektu, belka przestaje być problemem, a staje się narzędziem do zrobienia otwartej, bezpiecznej i dobrze zaplanowanej przestrzeni. W budownictwie właśnie takie decyzje robią największą różnicę: nie najbardziej efektowne na papierze, tylko najlepiej skoordynowane w realnym wykonaniu.
