W świecie budownictwa, gdzie precyzja jest kluczowa, zrozumienie oznaczeń materiałów to podstawa. Ten artykuł demistyfikuje różnice między starymi klasami betonu "B" a nowymi "C", dostarczając praktyczny przewodnik i tabelę przeliczeniową. Dowiedz się, jak poprawnie interpretować archiwalne projekty i zamawiać beton, aby uniknąć kosztownych błędów i zapewnić trwałość swojej konstrukcji.
Stare klasy betonu "B" i nowe "C" – klucz do zrozumienia projektów budowlanych
- Klasy "B" (np. B20) to stare oznaczenia z normy PN-B-03264: 2002, oznaczające minimalną wytrzymałość na ściskanie próbek sześciennych.
- Obecnie obowiązują klasy "C" (np. C20/25) z normy PN-EN 206, uwzględniające wytrzymałość na próbkach walcowych i sześciennych.
- Istnieje bezpośredni przelicznik klas "B" na "C", niezbędny do pracy z archiwalnymi projektami.
- Kluczową różnicą jest metoda badania wytrzymałości (próbki sześcienne vs. walcowe i sześcienne).
- Zrozumienie tych różnic jest fundamentalne przy zamawianiu betonu i analizie starych dokumentacji.
Klasa betonu "B" – dlaczego wciąż spotykasz to stare oznaczenie
Tajemnicza litera "B" w projekcie budowlanym: Co dokładnie oznacza?
Oznaczenia klas betonu z literą "B", takie jak popularne B20 czy B25, pochodzą z wycofanej już polskiej normy PN-B-03264: 2002, a wcześniej z normy PN-88/B-06250. W tym systemie liczba występująca po literze "B" określała minimalną wytrzymałość charakterystyczną betonu na ściskanie po 28 dniach jego dojrzewania. Co ważne, ta wytrzymałość była badana na próbkach sześciennych o boku 15 cm i wyrażana była w megapaskalach (MPa). Mimo że norma ta nie jest już obowiązująca, oznaczenia "B" nadal bardzo często pojawiają się w starszych projektach budowlanych, ekspertyzach technicznych, a także w codziennym języku ekipy budowlanej. Dlatego zrozumienie ich znaczenia jest wciąż bardzo praktyczne.
Według danych Wikipedii, klasa betonu określa jego podstawowe właściwości mechaniczne, w tym wytrzymałość na ściskanie, która jest kluczowa dla jego zastosowania w konstrukcji.
Skąd wzięły się klasy betonu "B" i dlaczego zostały zastąpione?
System klasyfikacji betonu oparty na literze "B" był częścią krajowych, polskich norm technicznych. Został on zastąpiony w ramach szerszego procesu harmonizacji z normami europejskimi, co miało na celu ujednolicenie standardów budowlanych w całej Unii Europejskiej. Głównym impulsem do tej zmiany było wprowadzenie normy europejskiej PN-EN 206, która wprowadziła nowy, bardziej wszechstronny system klasyfikacji betonu, oznaczany literą "C". Ta unifikacja ułatwia współpracę międzynarodową i zapewnia spójność techniczną w całej Europie.
Dwa światy norm dla betonu: Czym różni się klasa "B" od klasy "C"
Stara Polska Norma (PN-B-03264: 2002): Era badania na kostkach sześciennych
Wspomniana wcześniej norma PN-B-03264: 2002 definiowała klasy betonu symbolem "B". Kluczowym elementem tego systemu była metoda badania wytrzymałości. Norma ta opierała się wyłącznie na testowaniu próbek betonu w kształcie sześciennych kostek o standardowym boku 15 cm. Liczba następująca po literze "B", na przykład 25 w przypadku B25, bezpośrednio odzwierciedlała minimalną wytrzymałość w MPa, jaką te sześcienne próbki musiały osiągnąć po określonym czasie dojrzewania, zazwyczaj po 28 dniach.
Nowa norma europejska (PN-EN 206): Co oznaczają dwie liczby w klasie "C"?
Obecnie obowiązująca norma PN-EN 206 wprowadziła system klasyfikacji betonu oznaczany literą "C", na przykład C16/20 lub C20/25. Jest to oznaczenie dwuczłonowe, które niesie ze sobą więcej informacji niż poprzednie. Pierwsza liczba, na przykład 16 w klasie C16/20, określa minimalną wytrzymałość charakterystyczną na ściskanie betonu, ale tym razem badaną na próbkach walcowych (o średnicy 15 cm i wysokości 30 cm). Druga liczba, na przykład 20 w klasie C16/20, odnosi się do minimalnej wytrzymałości charakterystycznej na ściskanie badanej na próbkach sześciennych o boku 15 cm. Użycie obu typów próbek zapewnia bardziej kompleksową ocenę właściwości betonu i jest zgodne z międzynarodowymi standardami.
Kluczowa różnica techniczna: Wytrzymałość próbki walcowej a sześciennej
Sedno różnicy między starymi a nowymi klasami betonu tkwi w metodologii badań. Jak już wspomniałem, stare normy opierały się wyłącznie na próbkach sześciennych, podczas gdy nowe normy europejskie uwzględniają zarówno próbki walcowe, jak i sześcienne. Wytrzymałość na ściskanie uzyskana z próbek walcowych jest zazwyczaj niższa niż ta z próbek sześciennych dla tej samej mieszanki betonowej. Dzieje się tak ze względu na różny rozkład naprężeń i geometrię tych kształtów podczas badania. Ta właśnie techniczna różnica w badaniach jest głównym powodem, dla którego przeliczenie starej klasy "B" na nową klasę "C" nie jest zawsze prostym odwzorowaniem tej samej liczby. Dlatego w oznaczeniu "C" pojawiają się dwie wartości jedna dla próbki walcowej, druga dla sześciennej.
Jak rozszyfrować stary projekt? Praktyczny przelicznik klas betonu B na C

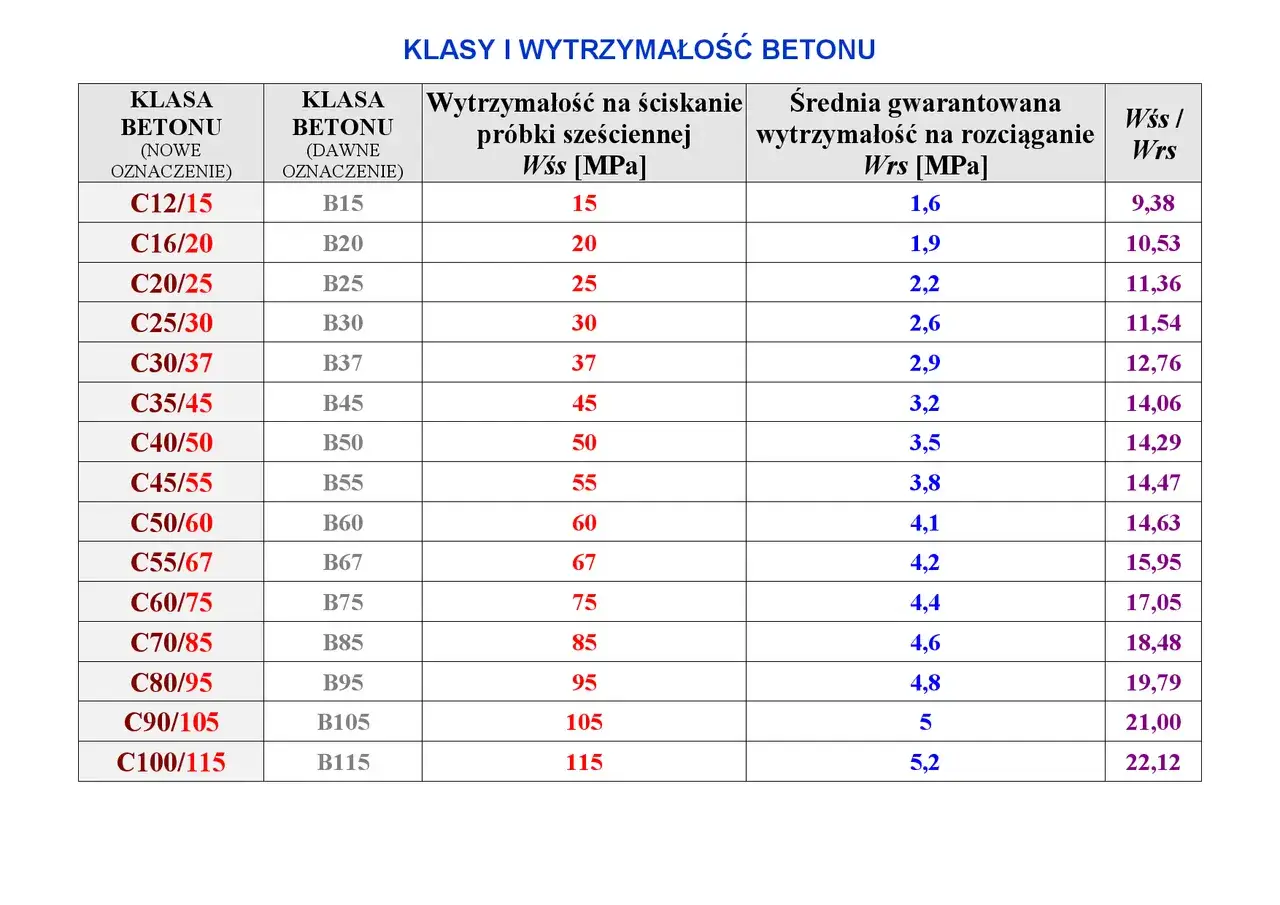

Tabela odpowiedników: Znajdź nową klasę "C" dla swojego "starego" betonu "B"
Aby ułatwić pracę z archiwalnymi projektami i zapewnić prawidłowy dobór materiału, przygotowałem tabelę porównawczą, która jasno pokazuje odpowiedniki starych klas betonu "B" do nowych klas "C". Pamiętaj, że druga liczba w oznaczeniu klasy "C" (wytrzymałość na próbce sześciennej) jest bezpośrednim odpowiednikiem starej klasy "B".
| Stara klasa betonu (B) | Nowy odpowiednik (C) |
|---|---|
| B10 | C8/10 |
| B15 | C12/15 |
| B20 | C16/20 |
| B25 | C20/25 |
| B30 | C25/30 |
| B37 | C30/37 |
Najpopularniejsze przeliczenia: B20 na C16/20 i B25 na C20/25 w praktyce
W praktyce budowlanej najczęściej spotykamy się z przeliczeniami klas B20 na C16/20 oraz B25 na C20/25. Te oznaczenia były powszechnie stosowane w projektach budynków mieszkalnych, fundamentów, płyt stropowych czy ścian nośnych. Jeśli więc natrafisz na starszy projekt, który używa tych klas, już wiesz, jaki jest ich nowoczesny odpowiednik. Na przykład, jeśli projekt mówi o betonie B25, powinieneś zamawiać beton klasy C20/25.
Czy przeliczenie 1:1 zawsze wystarczy? Kiedy zachować ostrożność?
Chociaż druga liczba w klasie "C" (odpowiadająca próbce sześciennej) bezpośrednio odzwierciedla starą klasę "B", to pierwsza liczba (odpowiadająca próbce walcowej) jest nową wartością, wynikającą z europejskiej normy. Dlatego zawsze zalecam ostrożność. W przypadku zastosowań krytycznych, skomplikowanych konstrukcji lub gdy masz jakiekolwiek wątpliwości, zawsze skonsultuj się z doświadczonym inżynierem konstruktorem. Przeliczenie dotyczy głównie wytrzymałości na ściskanie. Pamiętaj, że beton ma również inne ważne właściwości, takie jak klasy ekspozycji (odporność na warunki środowiskowe) czy konsystencja (urabialność), które mogą wymagać osobnego rozważenia i doprecyzowania w projekcie.
Kiedy wiedza o starych klasach betonu jest Ci absolutnie niezbędna
Analiza archiwalnego projektu: Jak uniknąć kosztownego błędu na starcie?
Wiele istniejących budynków, zarówno mieszkalnych, jak i obiektów infrastrukturalnych, zostało zaprojektowanych i wybudowanych zgodnie ze starymi polskimi normami, posługującymi się klasami betonu "B". Jeśli planujesz remont, modernizację lub rozbudowę takiej konstrukcji, kluczowe jest prawidłowe zrozumienie pierwotnej dokumentacji. Brak wiedzy na temat konwersji starych klas na nowe może prowadzić do zamówienia niewłaściwego betonu, co z kolei może zagrozić integralności całej konstrukcji, spowodować znaczące opóźnienia w pracach lub generować nieprzewidziane koszty. Dlatego prawidłowa interpretacja od samego początku jest absolutnie fundamentalna.
Remont lub rozbudowa starego budynku: Jak dobrać właściwy beton?
Podczas prac remontowych lub rozbudowy istniejących obiektów, na przykład gdy planujesz dobudować kondygnację, wzmocnić fundamenty lub wymienić fragment stropu, musisz zapewnić, że nowy beton będzie kompatybilny z istniejącą konstrukcją. Nowy beton powinien mieć wytrzymałość co najmniej równą tej, która została pierwotnie zaprojektowana. Tutaj właśnie z pomocą przychodzi tabela przeliczeniowa pozwala ona na precyzyjne określenie, jaki nowoczesny beton klasy "C" odpowiada wytrzymałości betonu "B" użytego w oryginalnej konstrukcji. To gwarantuje spójność i bezpieczeństwo całej budowli.
Jak poprawnie zamówić beton? Komunikacja z betoniarnią bez nieporozumień
Kiedy już wiesz, jakiej klasy beton potrzebujesz, ważne jest, aby poprawnie zakomunikować to betoniarni. Zawsze podawaj nowe oznaczenie klasy "C", ponieważ to właśnie według tych norm produkowany jest obecnie beton. Aby jednak uniknąć wszelkich nieporozumień, zwłaszcza jeśli pracujesz na podstawie starego projektu, warto dodatkowo poinformować o oryginalnej klasie "B" i jej przeliczniku na "C". Na przykład, możesz powiedzieć: "Potrzebuję beton klasy C20/25, który jest odpowiednikiem starej klasy B25". Taka precyzja w komunikacji zapewni, że otrzymasz dokładnie taki produkt, jakiego potrzebujesz, bez ryzyka błędów.
Co tak naprawdę oznacza wytrzymałość betonu i dlaczego jest kluczowa
Jak wytrzymałość wpływa na zastosowanie betonu (fundamenty, stropy, nadproża)?
Wytrzymałość betonu na ściskanie to jego najważniejsza cecha mechaniczna, która bezpośrednio determinuje, do czego dany rodzaj betonu może być użyty. Im wyższa wytrzymałość, tym większe obciążenia konstrukcja może przenieść. Przykładowo:
- Betony o niższej wytrzymałości, takie jak chudy beton (często oznaczany jako C8/10 lub niżej), stosuje się głównie jako podkłady pod fundamenty, do wyrównania terenu lub jako elementy nienośne, gdzie obciążenia są minimalne.
- Betony o średniej wytrzymałości, na przykład C16/20 czy C20/25, są najczęściej wykorzystywane w budownictwie mieszkaniowym do wykonania fundamentów, płyt stropowych, ścian nośnych czy schodów.
- Betony o wysokiej wytrzymałości, zaczynające się od klasy C25/30 i sięgające znacznie wyżej, są niezbędne w konstrukcjach poddawanych dużym obciążeniom, takich jak posadzki przemysłowe, elementy mostów, wiaduktów, a także w budynkach wielokondygnacyjnych, gdzie przenoszone są znaczące siły.
Przeczytaj również: Jaką podsypkę pod kostkę brukową wybrać, by uniknąć problemów?
Rola projektanta: Czy mocniejszy beton zawsze znaczy lepszy?
Choć intuicyjnie mogłoby się wydawać, że mocniejszy beton jest zawsze lepszy, nie zawsze tak jest. Wyższy parametr wytrzymałości oznacza zazwyczaj lepszą trwałość i zdolność do przenoszenia większych obciążeń, ale użycie betonu o nadmiernie wysokiej wytrzymałości tam, gdzie nie jest to wymagane przez projekt, może być po prostu nieekonomiczne. Płacimy więcej za materiał, którego pełnego potencjału nie wykorzystamy. Ponadto, czasami beton o bardzo wysokiej wytrzymałości może mieć inne, mniej pożądane właściwości, na przykład gorszą urabialność (trudniej go uformować) lub inne parametry termiczne. Kluczowe jest, aby projekt budowlany określał minimalną wymaganą wytrzymałość betonu dla danego elementu konstrukcji. Przestrzeganie tych zaleceń zapewnia nie tylko bezpieczeństwo i trwałość, ale także optymalizację kosztów. Wykwalifikowany projektant bierze pod uwagę wszystkie te czynniki, dobierając optymalny rodzaj betonu do konkretnego zastosowania.
