Pomiary rezystancji izolacji są kluczowym elementem w zapewnieniu bezpieczeństwa i niezawodności instalacji elektrycznych. Wykonuje się je za pomocą specjalistycznych urządzeń, które generują napięcie testowe, umożliwiając dokładne określenie wartości rezystancji. Najczęściej stosowane są mierniki rezystancji izolacji, znane również jako megaomomierze, które mogą mierzyć rezystancję w szerokim zakresie, od 50 MΩ do 20 GΩ. Dzięki tym pomiarom można wykrywać potencjalne problemy z izolacją, co jest niezbędne w wielu zastosowaniach przemysłowych oraz budowlanych.
W artykule omówimy różne rodzaje przyrządów używanych do pomiarów rezystancji izolacji, ich funkcjonalności oraz zastosowania. Zrozumienie, jak działają te urządzenia, pomoże w wyborze odpowiedniego sprzętu do konkretnych potrzeb pomiarowych.
Najważniejsze informacje:
- Mierniki rezystancji izolacji generują napięcie testowe o wartościach 250 V, 500 V, 1000 V lub 2500 V.
- Zakres pomiarowy tych urządzeń wynosi zazwyczaj od 50 MΩ do 20 GΩ.
- W przypadku bardziej złożonych instalacji stosuje się mierniki wielofunkcyjne, które łączą różne funkcje pomiarowe.
- Nowoczesne mierniki mogą wykorzystywać metody 3-przewodowe lub 4-przewodowe dla większej dokładności pomiaru.
- W pomiarach na urządzeniach o wyższych napięciach stosuje się specjalne mierniki z wyższymi napięciami próby.
Rodzaje przyrządów do pomiaru rezystancji izolacji i ich zastosowanie
Istnieje wiele różnych przyrządów do pomiaru rezystancji izolacji, które są kluczowe w zapewnieniu bezpieczeństwa instalacji elektrycznych. Najczęściej wykorzystywane są mierniki rezystancji izolacji, znane również jako megaomomierze. Te urządzenia generują napięcie testowe i są przeznaczone do pomiaru dużych wartości rezystancji, co pozwala na wykrywanie problemów z izolacją.
W przypadku bardziej złożonych instalacji stosuje się mierniki wielofunkcyjne, które łączą różne funkcje pomiarowe, takie jak pomiar rezystancji izolacji, impedancji pętli zwarcia oraz rezystancji uziemienia. Dzięki tym urządzeniom można przeprowadzać bardziej zaawansowane analizy, co zwiększa ich zastosowanie w różnych dziedzinach przemysłu.

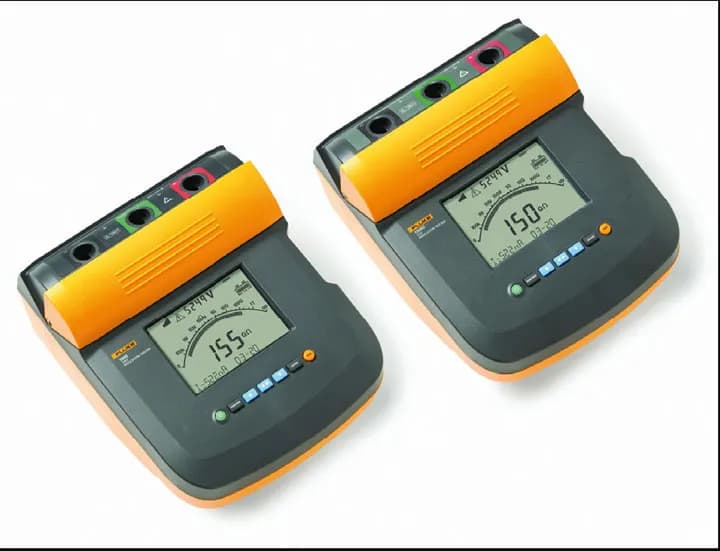

Mierniki rezystancji izolacji – jak działają i do czego służą
Mierniki rezystancji izolacji działają na zasadzie generowania napięcia testowego, które jest aplikowane do badanego obiektu. Pomiar rezystancji izolacji pozwala na wykrycie ewentualnych uszkodzeń lub degradacji materiałów izolacyjnych. Te urządzenia są szczególnie przydatne w przemysłowych zastosowaniach, gdzie bezpieczeństwo elektryczne jest kluczowe.
Mierniki wielofunkcyjne – zalety i dodatkowe funkcje
Mierniki wielofunkcyjne to zaawansowane urządzenia, które oferują więcej niż tylko pomiar rezystancji izolacji. Oprócz tej podstawowej funkcji, umożliwiają także pomiary impedancji pętli zwarcia, rezystancji uziemienia oraz ciągłości połączeń ochronnych. Dzięki tym dodatkowym funkcjom, użytkownicy mogą przeprowadzać kompleksowe analizy instalacji elektrycznych, co zwiększa ich efektywność i bezpieczeństwo.
| Typ przyrządu | Funkcje |
|---|---|
| Miernik rezystancji izolacji | Pomiar rezystancji izolacji, generowanie napięcia testowego |
| Miernik wielofunkcyjny | Pomiar rezystancji izolacji, impedancji pętli zwarcia, rezystancji uziemienia |
Specyfikacje techniczne i parametry pomiarowe urządzeń
Wybór odpowiedniego przyrządu do pomiaru rezystancji izolacji wiąże się z zrozumieniem jego specyfikacji technicznych oraz parametrów pomiarowych. Kluczowe elementy to zakresy pomiarowe oraz napięcia testowe, które mają istotny wpływ na dokładność i efektywność pomiarów. Mierniki rezystancji izolacji powinny spełniać określone normy, aby zapewnić wiarygodne wyniki, zwłaszcza w zastosowaniach przemysłowych.Warto zaznaczyć, że różne mierniki oferują różne zakresy pomiarowe, co pozwala na dostosowanie urządzenia do specyficznych potrzeb użytkownika. Oprócz tego, napięcie testowe, które generują, również wpływa na jakość pomiarów, co czyni te parametry kluczowymi przy wyborze odpowiedniego sprzętu.
Zakresy pomiarowe – co warto wiedzieć przed zakupem
Zakresy pomiarowe są jednym z najważniejszych aspektów, które należy wziąć pod uwagę przy zakupie miernika rezystancji izolacji. Odpowiedni zakres pomiarowy pozwala na dokładne określenie wartości rezystancji w różnych zastosowaniach. Na rynku dostępne są mierniki, które mogą mierzyć rezystancję w zakresie od 50 MΩ do 20 GΩ, co jest wystarczające dla większości standardowych aplikacji. Wybór odpowiedniego zakresu ma kluczowe znaczenie dla uzyskania precyzyjnych i wiarygodnych wyników pomiarów.
Napięcie testowe – jak wpływa na dokładność pomiaru
Napięcie testowe, które generuje miernik rezystancji izolacji, ma znaczący wpływ na dokładność pomiarów. Wyższe napięcia testowe, takie jak 1000 V czy 2500 V, mogą być wymagane w bardziej złożonych instalacjach, aby uzyskać dokładniejsze wyniki. Napięcie to eliminuje efekty prądu upływności powierzchniowej, co poprawia dokładność pomiarów rezystancji. Dlatego ważne jest, aby dobierać napięcie testowe do specyfiki badanego obiektu oraz zastosowania.
- Zakresy pomiarowe od 50 MΩ do 20 GΩ są standardowe w większości mierników.
- Wysokie napięcia testowe, np. 2500 V, są wymagane w bardziej złożonych instalacjach.
- Dokładność pomiaru wzrasta przy odpowiednim doborze napięcia testowego.
| Zakres pomiarowy | Typowe zastosowanie |
|---|---|
| 50 MΩ - 1000 MΩ | Standardowe instalacje elektryczne |
| 1 GΩ - 20 GΩ | Przemysłowe aplikacje i urządzenia wysokiego napięcia |
Wybór odpowiedniego przyrządu do pomiaru rezystancji izolacji
Wybór odpowiedniego miernika rezystancji izolacji jest kluczowy dla uzyskania dokładnych wyników pomiarów. Istnieje kilka istotnych kryteriów, które należy wziąć pod uwagę, takich jak zakres pomiarowy, dokładność oraz dodatkowe funkcje. Użytkownik powinien również rozważyć, w jakich warunkach będzie używany przyrząd oraz jakie napięcia testowe będą wymagane. Właściwy wybór przyrządu pozwoli na efektywne wykrywanie problemów z izolacją i zapewnienie bezpieczeństwa elektrycznego.
Ważnym aspektem jest także łatwość obsługi urządzenia oraz jego ergonomia. Przyrząd powinien być intuicyjny w użyciu, co ułatwi przeprowadzanie pomiarów, zwłaszcza w trudnych warunkach. Dodatkowo, warto zwrócić uwagę na dostępność akcesoriów oraz wsparcie techniczne oferowane przez producenta, co może być istotne w przypadku bardziej skomplikowanych aplikacji.
Kryteria wyboru – na co zwrócić uwagę przy zakupie
Przy zakupie miernika rezystancji izolacji kluczowe są takie czynniki jak dokładność pomiaru, zakresy pomiarowe oraz dodatkowe funkcje. Dokładność powinna być dostosowana do specyfiki aplikacji, a zakres pomiarowy powinien obejmować wartości, które są istotne dla danego zastosowania. Dodatkowe funkcje, takie jak możliwość pomiaru w różnych trybach, mogą znacząco zwiększyć wszechstronność urządzenia. Warto również zwrócić uwagę na certyfikaty i normy, które przyrząd spełnia, aby zapewnić jego niezawodność i bezpieczeństwo użytkowania.
Porównanie popularnych modeli – co wybrać dla swoich potrzeb
Na rynku dostępnych jest wiele modeli mierników rezystancji izolacji, które różnią się funkcjami i specyfikacjami. Wybór odpowiedniego urządzenia zależy od specyfiki zastosowania oraz wymagań użytkownika. Na przykład, model Fluke 1507 jest znany z wysokiej dokładności pomiaru i zakresu do 10 GΩ, co czyni go idealnym do zastosowań w budownictwie. Z kolei Megger MIT520 oferuje zakres do 5 GΩ oraz dodatkowe funkcje, takie jak pomiar napięcia i ciągłości, co czyni go wszechstronnym narzędziem w różnych sytuacjach. Dla bardziej zaawansowanych użytkowników, Gossen Metrawatt METRISO 2000 może być idealnym wyborem, ponieważ łączy funkcje pomiaru rezystancji izolacji z analizą impedancji.
| Model | Zakres pomiarowy | Dodatkowe funkcje | Typowe zastosowanie |
|---|---|---|---|
| Fluke 1507 | do 10 GΩ | Pomiar napięcia, test ciągłości | Budownictwo, instalacje elektryczne |
| Megger MIT520 | do 5 GΩ | Pomiar napięcia, ciągłość, funkcja auto-test | Przemysł, inspekcje |
| Gossen Metrawatt METRISO 2000 | do 2000 MΩ | Analiza impedancji, pomiar rezystancji | Zaawansowane analizy, laboratoria |
Bezpieczeństwo i konserwacja przyrządów pomiarowych
Bezpieczeństwo podczas korzystania z mierników rezystancji izolacji jest kluczowe dla zapewnienia niezawodności pomiarów oraz ochrony użytkownika. Przed rozpoczęciem pracy warto upewnić się, że urządzenie jest w dobrym stanie technicznym, a jego kalibracja jest aktualna. Należy również przestrzegać zasad bezpieczeństwa, takich jak noszenie odpowiednich środków ochrony osobistej oraz unikanie pracy w wilgotnych warunkach, które mogą wpłynąć na dokładność pomiarów.
Konserwacja przyrządów pomiarowych obejmuje regularne czyszczenie, sprawdzanie stanu kabli oraz złączy, a także przechowywanie urządzeń w odpowiednich warunkach. Należy unikać wystawiania ich na działanie ekstremalnych temperatur oraz wilgoci. Systematyczna konserwacja nie tylko przedłuża żywotność sprzętu, ale także zapewnia jego niezawodność w kluczowych momentach.
Zasady bezpieczeństwa podczas pomiarów rezystancji izolacji
Podczas wykonywania pomiarów rezystancji izolacji kluczowe jest przestrzeganie zasad bezpieczeństwa, aby zminimalizować ryzyko wypadków oraz zapewnić dokładność pomiarów. Przed rozpoczęciem pracy należy upewnić się, że urządzenie jest w dobrym stanie technicznym, a jego kalibracja jest aktualna. Użytkownik powinien nosić odpowiednie środki ochrony osobistej, takie jak rękawice i okulary ochronne, aby chronić się przed ewentualnymi iskrami lub uszkodzeniami. Ważne jest także, aby unikać pracy w wilgotnych warunkach, które mogą wpłynąć na dokładność pomiarów oraz zwiększyć ryzyko porażenia prądem.
Jak dbać o mierniki, aby służyły jak najdłużej
Aby mierniki rezystancji izolacji służyły jak najdłużej, należy stosować się do kilku zasad konserwacji. Regularne czyszczenie urządzenia, szczególnie jego złączy i kabli, jest kluczowe dla utrzymania dokładności pomiarów. Przyrządy powinny być przechowywane w suchym i chłodnym miejscu, z dala od źródeł wilgoci oraz ekstremalnych temperatur. Warto również sprawdzać stan akumulatorów i wymieniać je w razie potrzeby, aby uniknąć problemów z zasilaniem w trakcie pomiarów. Systematyczna dbałość o sprzęt zapewni jego niezawodność i wydajność przez długi czas.
Przyszłość pomiarów rezystancji izolacji w nowoczesnych technologiach
Wraz z rozwojem technologii, pomiary rezystancji izolacji stają się coraz bardziej zaawansowane, co otwiera nowe możliwości w zakresie diagnostyki i monitorowania stanu instalacji elektrycznych. Inteligentne systemy monitorowania mogą integrować pomiary rezystancji z innymi parametrami, takimi jak temperatura czy wilgotność, co pozwala na bardziej kompleksową analizę stanu izolacji. Takie podejście umożliwia wczesne wykrywanie problemów i minimalizowanie ryzyka awarii.
Co więcej, zastosowanie technologii IoT w pomiarach rezystancji izolacji zyskuje na popularności. Dzięki połączeniom internetowym, dane z mierników mogą być na bieżąco przesyłane do chmury, co pozwala na ich analizę w czasie rzeczywistym. Użytkownicy mogą korzystać z aplikacji mobilnych lub platform webowych, aby monitorować stan izolacji w różnych lokalizacjach, co znacząco zwiększa efektywność zarządzania infrastrukturą oraz pozwala na szybsze podejmowanie decyzji w przypadku wykrycia anomalii. Warto zainwestować w nowoczesne rozwiązania, które nie tylko poprawiają bezpieczeństwo, ale także zwiększają efektywność operacyjną.
