Wybór miernika rezystancji izolacji jest kluczowy dla oceny stanu instalacji elektrycznych, przewodów, silników czy grzałek. Odpowiedni miernik pozwala na dokładne pomiary, które są niezbędne w różnych zastosowaniach, od instalacji domowych po profesjonalne systemy fotowoltaiczne. Warto znać różnice między poszczególnymi modelami oraz ich funkcje, aby uniknąć błędów, które mogą prowadzić do kosztownych konsekwencji.
W artykule przedstawimy, jakie kryteria warto wziąć pod uwagę przy wyborze miernika, jakie funkcje są istotne oraz jakie modele są dostępne na rynku. Dzięki temu dowiesz się, jak dostosować urządzenie do swoich potrzeb oraz jak uniknąć typowych pułapek przy zakupie.
Kluczowe wnioski:
- Wybór miernika zależy od napięcia testowego i zastosowania, co wpływa na dokładność pomiarów.
- Modele z napięciem do 1 kV są wystarczające dla instalacji niskonapięciowych, podczas gdy dla wyższych napięć lepsze są urządzenia do 2,5 kV lub więcej.
- Zaawansowane funkcje, takie jak pomiar PI i DAR, są kluczowe dla oceny jakości izolacji.
- Specjalistyczne mierniki, jak MPI-540-PV, są niezbędne w instalacjach fotowoltaicznych, gdzie standardowe urządzenia mogą być niewystarczające.

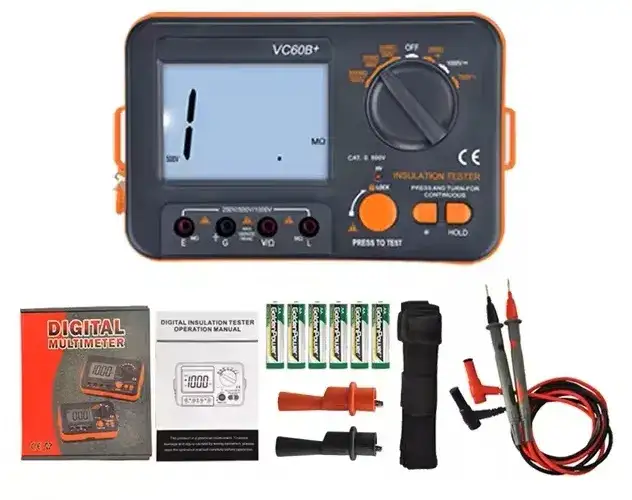

- Kompaktowe modele, takie jak VC60B+, są idealne dla użytkowników domowych lub małych instalacji.
Wybór miernika rezystancji izolacji: kluczowe kryteria i zalety
Wybór odpowiedniego miernika rezystancji izolacji jest kluczowy dla zapewnienia bezpieczeństwa i efektywności instalacji elektrycznych. Istotne jest, aby zrozumieć, jakie kryteria powinny być brane pod uwagę przy zakupie, aby dostosować urządzenie do specyficznych potrzeb użytkownika. Właściwy miernik umożliwia dokładne pomiary, co pozwala na ocenę stanu przewodów, silników i innych komponentów instalacji elektrycznej.
Jednym z najważniejszych czynników jest zakres napięcia, który musi być dostosowany do rodzaju instalacji. Na przykład, dla podstawowych pomiarów w instalacjach o niskim napięciu, mierniki z napięciem do 1 kV mogą być wystarczające. Jednak w przypadku bardziej złożonych analiz, zwłaszcza w instalacjach o wyższym napięciu, lepiej sprawdzają się urządzenia z napięciem testowym 2,5 kV lub więcej. Warto również zwrócić uwagę na dodatkowe funkcje, które mogą zwiększyć użyteczność miernika.
Zakres napięcia: jak dostosować do swoich potrzeb
Wybierając miernik rezystancji izolacji, kluczowe jest określenie odpowiedniego zakresu napięcia, który będzie używany w danej aplikacji. Zastosowanie zbyt niskiego napięcia może prowadzić do niedokładnych pomiarów, a zbyt wysokiego do uszkodzenia urządzenia lub instalacji. Na przykład, w instalacjach domowych, gdzie napięcie wynosi zazwyczaj 230 V, miernik o zakresie do 1 kV będzie wystarczający.
Typy mierników: różnice między modelami i ich zastosowanie
Na rynku dostępne są różne typy mierników rezystancji izolacji, które różnią się funkcjonalnością i zastosowaniem. Można wyróżnić modele analogowe oraz cyfrowe. Mierniki analogowe są prostsze w obsłudze, ale mogą być mniej dokładne. Z kolei mierniki cyfrowe oferują bardziej zaawansowane funkcje, takie jak możliwość zapisywania danych czy podłączenia do komputera, co czyni je bardziej uniwersalnymi w zastosowaniach profesjonalnych.
- Mierniki analogowe: prostsze, odpowiednie do podstawowych pomiarów.
- Mierniki cyfrowe: oferują zaawansowane funkcje, takie jak pamięć pomiarów.
- Wybór zależy od specyfiki zastosowań oraz wymagań użytkownika.
Funkcje mierników: co warto wiedzieć przed zakupem
Wybierając miernik rezystancji izolacji, warto zwrócić uwagę na kluczowe funkcje, które mogą znacznie wpłynąć na skuteczność pomiarów. Urządzenia te powinny oferować różnorodne opcje pomiarowe, które umożliwiają dokładną ocenę stanu izolacji. Wśród istotnych funkcji znajdują się pomiar rezystancji, prądu upływu oraz możliwość przeprowadzania testów z wykorzystaniem różnych napięć. Te cechy są niezbędne, aby dostosować pomiar do specyfiki instalacji elektrycznej.
Oprócz podstawowych funkcji, nowoczesne mierniki często wyposażone są w dodatkowe opcje, takie jak pamięć pomiarów, która pozwala na przechowywanie wyników dla późniejszej analizy. Warto również zwrócić uwagę na możliwość łączenia się z komputerem za pomocą USB, co ułatwia transfer danych i ich dalszą obróbkę. Dzięki tym funkcjom użytkownik zyskuje większą kontrolę nad procesem pomiarowym oraz możliwość dokładniejszej analizy wyników.
Pomiar PI i DAR: znaczenie dla oceny izolacji
Pomiary takie jak Indeks Polaryzacji (PI) oraz Współczynnik Absorpcji Dielektrycznej (DAR) są kluczowe dla oceny jakości izolacji. PI określa stosunek rezystancji izolacji mierzonych w różnych warunkach czasowych, co pozwala na ocenę stanu izolacji w dłuższym okresie. Z kolei DAR mierzy zdolność materiału izolacyjnego do zatrzymywania ładunku elektrycznego. Oba te wskaźniki są niezbędne do identyfikacji potencjalnych problemów z izolacją, co może zapobiec awariom w instalacjach elektrycznych.Pamięć pomiarów i komunikacja USB: ułatwienia w pracy
Posiadanie funkcji pamięci pomiarów w miernikach rezystancji izolacji jest ogromnym ułatwieniem dla użytkowników. Dzięki temu można zapisywać wyniki pomiarów i wracać do nich w przyszłości, co jest szczególnie przydatne w przypadku regularnych przeglądów instalacji. Dodatkowo, opcja komunikacji USB pozwala na łatwe przesyłanie danych do komputerów lub innych urządzeń, co ułatwia analizę i raportowanie wyników. Te funkcje zwiększają efektywność pracy i pozwalają na lepsze zarządzanie danymi pomiarowymi.
Mierniki do specjalistycznych zastosowań: co wybrać dla instalacji
W przypadku instalacji specjalistycznych, takich jak systemy fotowoltaiczne, wybór odpowiedniego miernika rezystancji izolacji jest kluczowy dla zapewnienia bezpieczeństwa i efektywności. Mierniki te muszą spełniać określone wymagania, aby mogły skutecznie działać w warunkach, gdzie napięcia są różne, a specyfika instalacji wymaga precyzyjnych pomiarów. Dobrze dobrany miernik nie tylko umożliwia ocenę stanu izolacji, ale również zapobiega potencjalnym awariom, które mogą wyniknąć z niewłaściwych pomiarów.
Ważne jest, aby mierniki do specjalistycznych zastosowań były dostosowane do warunków pracy. W przypadku instalacji fotowoltaicznych, na przykład, urządzenia powinny być w stanie mierzyć rezystancję izolacji w obwodach DC, które mogą być pod napięciem. Dodatkowo, funkcje takie jak pomiar PI i DAR stają się niezbędne w ocenie jakości izolacji w tych systemach. Ostateczny wybór powinien opierać się na specyficznych potrzebach użytkownika oraz wymaganiach aplikacji.
Mierniki dla instalacji fotowoltaicznych: specyfika i wymagania
Mierniki przeznaczone do instalacji fotowoltaicznych muszą charakteryzować się zdolnością do pracy w warunkach wysokich napięć oraz muszą być odporne na różne czynniki zewnętrzne, takie jak wilgoć czy zmienne temperatury. Powinny również umożliwiać pomiar rezystancji izolacji w obwodach stałoprądowych (DC), co jest kluczowe dla bezpieczeństwa systemu. Dodatkowo, ważne jest, aby mierniki te były zgodne z normami bezpieczeństwa, co zapewnia ich niezawodność w trudnych warunkach.
| Model | Specyfikacja |
|---|---|
| MPI-540-PV (Sonel) | Zakres napięcia: do 1 kV, pomiar rezystancji izolacji: do 2000 MΩ, funkcje testowe dla instalacji PV. |
| UT512E (Uni-T) | Zakres napięcia: do 2,5 kV, pamięć pomiarów, komunikacja USB. |
Mierniki do instalacji niskonapięciowych: co jest kluczowe
Dla instalacji niskonapięciowych, kluczowe jest, aby mierniki były dostosowane do pomiarów w zakresie napięć do 1 kV. Mierniki te powinny oferować funkcje, które umożliwiają dokładne pomiary rezystancji izolacji oraz prądu upływu. Dodatkowo, urządzenia te powinny być łatwe w obsłudze, co jest istotne dla użytkowników domowych oraz pracowników serwisowych. Warto również zwrócić uwagę na dodatkowe funkcje, takie jak pamięć pomiarów, które mogą ułatwić analizę wyników i ich późniejsze porównanie.
Porównanie popularnych modeli: co oferują w praktyce
Wybór odpowiedniego miernika rezystancji izolacji może być wyzwaniem, dlatego warto przyjrzeć się popularnym modelom dostępnym na rynku. Każdy z nich ma swoje unikalne funkcje i zastosowania, co sprawia, że są dostosowane do różnych potrzeb użytkowników. Na przykład, modele takie jak UT512E i UT595 od Uni-T oferują zaawansowane możliwości pomiarowe, które mogą być przydatne w bardziej skomplikowanych instalacjach elektrycznych. Dzięki różnorodnym funkcjom, użytkownicy mogą dostosować wybór do swoich specyficznych wymagań.
Inne modele, takie jak MPI-540-PV od Sonel, są dedykowane specjalistycznym zastosowaniom, takim jak instalacje fotowoltaiczne. Te urządzenia zapewniają precyzyjne pomiary w wymagających warunkach, co jest kluczowe dla efektywności systemów energii odnawialnej. Warto również zwrócić uwagę na mierniki, które łączą funkcje miernika rezystancji izolacji z możliwościami multimetru, co zwiększa ich wszechstronność i użyteczność w codziennej pracy elektryków.
Analiza modeli od Uni-T: UT512E, UT512 i UT595
Modele UT512E, UT512 i UT595 od Uni-T to popularne wybory wśród profesjonalistów zajmujących się instalacjami elektrycznymi. UT512E oferuje napięcie testowe do 2,5 kV oraz funkcje pomiaru PI i DAR, co czyni go idealnym do kompleksowej analizy izolacji. UT512, chociaż starszy, również zapewnia solidne możliwości pomiarowe, ale bez opcji rejestracji danych. Najbardziej zaawansowany model, UT595, dodatkowo umożliwia wyzwalanie czasowe wyłączników różnicowoprądowych oraz pomiar napięcia, co czyni go wszechstronnym narzędziem w rękach elektryka.
Mierniki Sonel i ich funkcjonalności: MPI-540-PV i inne
Miernik MPI-540-PV od Sonel to jedno z najlepszych rozwiązań na rynku dla instalacji fotowoltaicznych. Oferuje on funkcje specjalnie zaprojektowane do pomiarów w obwodach DC, co jest kluczowe w tej dziedzinie. Dodatkowo, mierniki Sonel, takie jak MPI, pozwalają na kompleksowe badanie instalacji, w tym pomiar rezystancji izolacji oraz testy wyłączników różnicowoprądowych. Dzięki swojej wszechstronności, mierniki te są idealnym wyborem dla profesjonalistów, którzy potrzebują niezawodnych narzędzi do pracy w różnych warunkach.
Błędy do uniknięcia przy wyborze miernika rezystancji izolacji
Wybór odpowiedniego miernika rezystancji izolacji może być skomplikowany, a popełnienie błędów w tym procesie może prowadzić do poważnych konsekwencji. Jednym z najczęstszych błędów jest niedostosowanie miernika do specyficznych potrzeb instalacji. Użytkownicy często wybierają urządzenia, które nie są przystosowane do wymagań napięciowych ich systemów, co może skutkować nieprawidłowymi pomiarami i zagrożeniem dla bezpieczeństwa. Ważne jest, aby dokładnie analizować swoje potrzeby i wybierać mierniki, które spełniają wymagania techniczne.
Innym częstym błędem jest pomijanie funkcji, które mogą być istotne w przyszłości. Użytkownicy często decydują się na tańsze modele, które nie oferują zaawansowanych opcji pomiarowych, takich jak pomiar PI czy DAR. Ostatecznie może to prowadzić do konieczności zakupu nowego urządzenia w krótkim czasie. Dlatego warto inwestować w mierniki, które oferują pełen zakres funkcji, co pozwoli na ich dłuższe użytkowanie i lepszą analizę stanu instalacji.
Najczęstsze pułapki: na co zwrócić szczególną uwagę
Podczas wyboru miernika rezystancji izolacji warto zwrócić uwagę na kilka kluczowych pułapek. Przede wszystkim, nie należy ignorować specyfikacji technicznych urządzenia, takich jak zakres napięcia czy dokładność pomiarów. Wybierając miernik, warto również sprawdzić, czy posiada on wymagane certyfikaty, które potwierdzają jego jakość i bezpieczeństwo. Kolejną pułapką jest brak analizy opinii użytkowników, które mogą dostarczyć cennych informacji na temat funkcjonalności i niezawodności danego modelu.
Jak ocenić jakość pomiarów: atesty i świadectwa wzorcowania
Aby ocenić jakość pomiarów, ważne jest, aby zwrócić uwagę na atestacje i świadectwa wzorcowania urządzenia. Certyfikaty te potwierdzają, że miernik przeszedł odpowiednie testy i spełnia określone normy jakościowe. Posiadanie takich atestów jest kluczowe, zwłaszcza w zastosowaniach profesjonalnych, gdzie dokładność pomiarów ma ogromne znaczenie. Regularne wzorcowanie urządzenia zapewnia, że pomiary pozostają wiarygodne i zgodne z obowiązującymi standardami.
Jak regularne testy mogą zwiększyć żywotność instalacji elektrycznych
Regularne testy mierników rezystancji izolacji są kluczowe nie tylko dla zapewnienia bezpieczeństwa, ale także dla wydłużenia żywotności całej instalacji elektrycznej. Wykonywanie systematycznych pomiarów pozwala na wczesne wykrywanie problemów, takich jak degradacja izolacji czy zwiększone ryzyko upływu prądu. Dzięki temu można podejmować odpowiednie działania naprawcze przed wystąpieniem poważniejszych awarii, co znacznie obniża koszty związane z naprawami i przestojami w pracy.
W przyszłości, rozwój technologii w zakresie mierników rezystancji izolacji może wprowadzić jeszcze bardziej zaawansowane funkcje, takie jak zdalne monitorowanie i analiza danych w czasie rzeczywistym. Dzięki integracji z systemami IoT (Internet of Things), użytkownicy będą mogli na bieżąco śledzić stan swojej instalacji oraz otrzymywać powiadomienia o potencjalnych problemach. Takie podejście nie tylko zwiększy bezpieczeństwo, ale również pozwoli na efektywne zarządzanie energią, co jest szczególnie istotne w kontekście rosnących wymagań dotyczących efektywności energetycznej.
